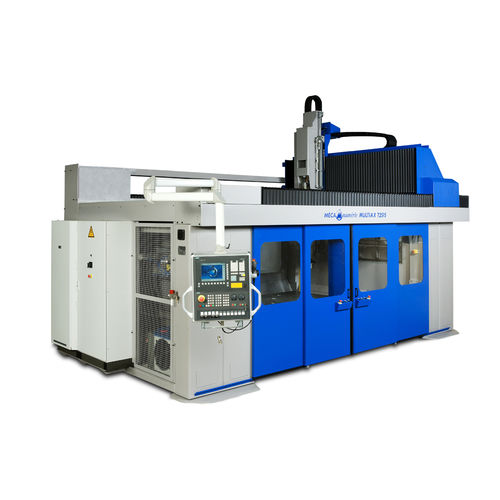

5-6軸フライス盤 NORMAPROFIL - T縦型複合素材用木材用
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5-6軸
- 主軸の方向
- 縦型
- 加工材料
- 複合素材用, 木材用, アルミニウム用
- タイプ
- ブリッジ, 固定式テーブル
- 関連機能
- 切断
- 応用
- 航空用, 大きなワークピース, パネル用, モデル制作用, 発泡体用, 金型工業用, プラスチック産業用, 航空産業用, 型用
- その他の特徴
- 高速, 精密
- X軸移動距離
3,100 mm
(122.05 in)- Y軸移動距離
2,100 mm
(82.68 in)- Z軸移動距離
870 mm
(34.25 in)- 回転速度
24,000 rpm
(150,796 rad.min-1)- 出力
15 kW
(20.39 hp)
詳細
固定テーブル、移動ガントリー、直交4軸、極2軸
完全で汎用性の高いNormaProfil Tシリーズ5軸CNCフライス盤は、熱成形による大型部品の加工に最適化されています。
テクノロジー
直交4軸（X1、X2、Y、Z）のボールネジによるトランスミッション
回転軸2軸（エレクトロスピンドルによりC：±200°、A：±200）
多数のエレクトロスピンドルをご用意
NormaProfil T シリーズは、以下の材料のワーク加工に最適です：
プラスチックおよび複合材料
合成樹脂
PUおよびPSフォーム
木材および木材製品
アルミニウム
真鍮および合金
可能なオプションの一部
前後の自動ドア
通勤作業用の可動式仕切り（手動または自動）
部品または工具保持用真空プレート（サイドチャネルタービンまたは真空ポンプによる真空技術）
静的ツールマガジン（6、10、15ツール）
工具測定プローブ
吸音フルカバー
その他の便利な形式
NCおよびMOTORIZATION
SIEMENS SINUMERIKデジタル制御：X、Y、Z、C、A軸
STN 10.4インチOP010カラースクリーン。
1FK7型ブラシレスモータ、デジタルバリエータ付き。
空調キャビネット
SIEMENS SINUMERIKデジタル制御：X、Y、Z、C、A軸。
STN 10.4インチOP010カラースクリーン。
1FT6型ブラシレスモータ、デジタル駆動。
空調キャビネット
NUM数値制御：X、Y、Z、C、A軸
12インチTFTフラットスクリーン
MP03操作パネル
デジタルバリエータ付きBPHブラシレスモータリゼーション。
エアコン付き電気キャビネット
主な特徴
速度（mm/秒）：650
分解能（mm+/- 0.05
繰り返し精度（mm20 ° Cで+/- 0.025
---
