金属製グレーチング

溶接

製品情報

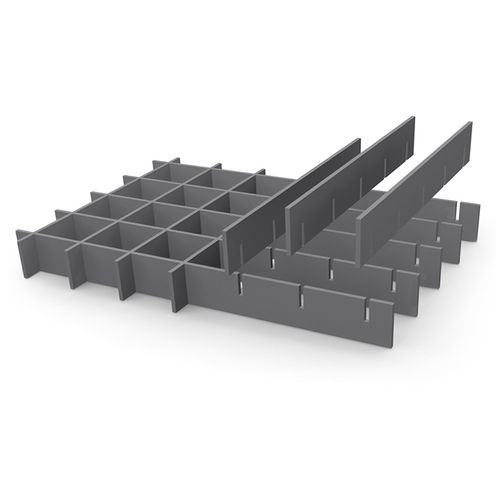

フルグレーティング（一体型格子）は、支持桟（ベアリングバー）と横桟（クロスバー）が同一断面で同高さであることからこの名称が付いています。支持桟とは両端が支持され、底面が切欠き（スロット）されていない桟を指します。通常のプレスロック格子と比べて視覚的な遮蔽性が高く、外観が整っている点が特長です。

技術データ
支持桟 2〜3 mm の一般的なメッシュ間隔
支持桟 | 横桟（列）
22,2 | 16,65 | 22,2 | - | 44,4 | 66,6
33,3 | 16,65 | 22,2 | 33,3 | - | 66,6
44,4 | 16,65 | 22,2 | - | 44,4 | -
66,6 | 16,65 | 22,2 | 33,3 | - | 66,6

支持桟 5 mm の一般的なメッシュ間隔
支持桟 | 横桟（列）
33,3 | 16,65 | 33,3 | 66,6 | 99,9
66,6 | 16,65 | 33,3 | 66,6 | -
99,9 | 16,65 | 33,3 | - | 99,9

標準支持桟プロファイル
支持桟 2 mm | 支持桟 3 mm | 支持桟 5 mm
25/2 | 25/3 | -
30/2 | 30/3 | 30/5
35/2 | 35/3 | 35/5
40/2 | 40/3 | 40/5
45/2 | 45/3 | 45/5
50/2 | 50/3 | 50/5
- | 60/3 | 60/5
- | 70/3 | 70/5
- | 80/3 | -
- | 90/3 | -
- | 100/3 | -

付属品 / 固定金具

• 溶接済み穿孔プレート：穿孔プレートを溶接したもの。穴寸法・配置は顧客仕様に従う。ボルトは顧客手配。
• グレーティング用セットボルト固定具：ヘッドボルトと保持フランジで構成。高腐食環境（例：オフショア）向けの特殊仕様（X-BT）や、プレマウント版（X-GR RU）あり。
• Hiltiクランプ：サドル上部と下部を接続した構造。振動に強く、1人での施工が容易で施工時間を短縮。
• クランプ B：サドル上部、クランプ下部、六角ボルト M8x60、四角ナット M8 から構成。
• 安全クランプ A：安全上部、クランプ下部、六角ボルト、四角ナットで構成。
• 安全クランプ D：安全上部、クランプ下部、六角ボルト、四角ナットで構成。

適用例 / 参照（例）

• 物流センター・倉庫
• 博物館・公共建築
• 体育館・学校施設
• 建築プロジェクト・産業設備

仕様 / 技術的特性

• 支持桟と横桟は同一断面・同高さ。
• 支持桟：両端支持、底面にスロットなし。
• プレスロック格子に比べ視覚的遮蔽性が向上。
• 上記のメッシュ間隔と横桟の組合せが利用可能（支持桟間隔 2–3 mm および 5 mm）。
• 利用可能プロファイル例：25/2、25/3、30/2、30/3、30/5、35/2、35/3、35/5、40/2、40/3、40/5、45/2、45/3、45/5、50/2、50/3、50/5、60/3、60/5、70/3、70/5、80/3、90/3、100/3。
