金属製グレーチング

製品情報
透過性を抑えたい場合に用いるルーバーグレーティングは、荷重支持用途と意匠的な被覆の両方に適します。典型的な用途は、橋梁や歩道の床、日除け、換気グリル、ファサード、吊り天井などです。

材料と用途

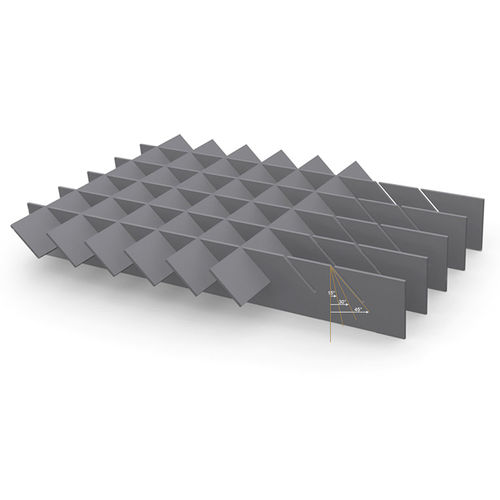

MEISERはルーバーグレーティングを鋼、アルミニウム、ステンレスで供給します。横桟は15°、30°、45°の角度で圧入され、異なる透過率を実現します。横桟の最大製作長さは1500 mmです。

技術データ
一般的なマッシュ配列（例）
支持桟 | 横桟列
33.3 | 22.2 | 33.3 | 66.6
66.6 | 22.2 | 33.3 | 66.6
99.9 | 22.2 | 33.3 | 66.6

標準支持桟プロファイル（例）
支持桟 2 mm | 支持桟 3 mm
30/2 | 30/3
35/2 | 35/3
40/2 | 40/3
45/2 | 45/3
50/2 | 50/3
- | 60/3
- | 70/3
- | 80/3
- | 90/3
- | 100/3

付属品 / 固定具

• 溶接固定用孔付きプレート — 溶接済みの孔付きプレート。孔の位置・寸法は顧客仕様による。固定用ネジは顧客支給。
• クランプ B — サドル型上部クリップ、下部クランプ、M8x60 六角ボルト、M8 角ナットで構成。

参考事例 / 適用例

• 自転車駐輪場、Erftstadt
• OneOnOne House、ルクセンブルク
• 駐車場、Bielefeld
• 生体医工学、トゥウェンテ大学、Enschede
• 駐車場、Bietigheim‑Bissingen

特性 / 技術仕様

• 素材：鋼、アルミニウム、ステンレス（MEISER）
• 横桟の傾斜角：15°、30°、45°
• 横桟の最大長：1,500 mm
• 注：15°は支持桟厚さ3 mmの場合のみ技術的に可能
• 一般的なマッシュ配列およびプロファイル：上記表参照（例）
