アルミニウムグレーチング

スチール製ステンレススチール製プレス式

製品情報

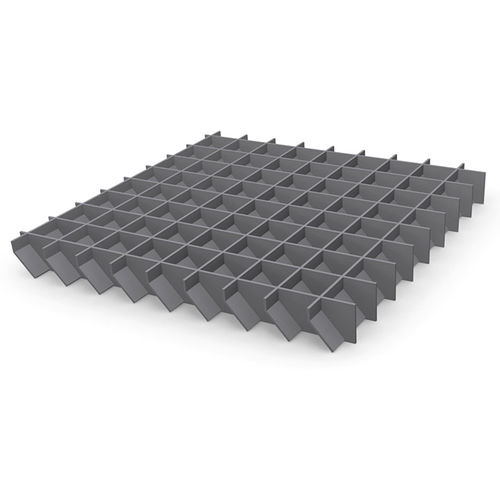

この一体プレス式ルーバーグレーチングは、プレスロック式および全体グレーチングの構造上の利点とルーバー外観を組み合わせた特別仕様です。横バーの角度は自由に選択できます。支持バーの打ち抜き深さはわずか10 mmで、耐荷性能に寄与します。使用可能材料：鋼、アルミニウム、ステンレス鋼。支持バーに切り欠きを入れて滑り止め性能を高めることが可能です。製造可能な横バーの最大長さ：1,250 mm。推奨用途：外壁被覆、通路の踏み板、歩道等。

技術データ — 一般的なメッシュ間隔
支持バー | 横バー間隔
22.2 | 22.2; 33.3; 44.4; 66.6
33.3 | 22.2; 33.3; 44.4; 66.6
44.4 | 22.2; 33.3; 44.4; 66.6
66.6 | 22.2; 33.3; 44.4; 66.6
99.9 | 22.2; 33.3; 44.4; 66.6

標準支持バー断面
支持バー 2 mm | 支持バー 3 mm
25/2 | 25/3
30/2 | 30/3
35/2 | 35/3
40/2 | 40/3
45/2 | 45/3
50/2 | 50/3

付属品 / 取付クリップ

• 溶接穴付プレート：溶接済みの穴付プレートを使用し、穴の寸法および配置は顧客仕様に準じます。ボルトは顧客支給。
• クランプB：サドル型上部クリップ、下部クランプ、M8x60 六角ボルト、M8 四角ナットで構成。

用途 / 技術仕様

• 材料：鋼、アルミニウム、ステンレス鋼
• 支持バーの打ち抜き深さ：10 mm
• 製造可能な横バー最大長さ：1,250 mm
• 横バー角度：自由に選択可能
• 滑り止め対策：支持バーの切り欠きオプションあり
• 推奨用途：外壁被覆、通路、歩道の被覆
