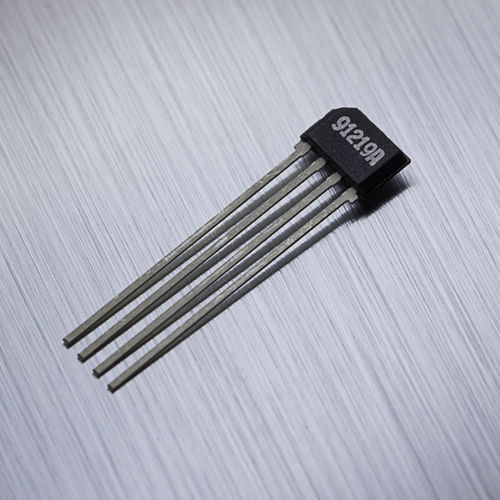

ホール効果集積回路電流センサー MLX91219

PCB高精度アナログ

MLX91219 は、デュアル過電流検出（OCD）機能、3.3V/5V のフレキシブルな電源供給、SNR の改善により、モジュール設計を簡素化する高速・高精度の従来型ホール電流センサです。 製品概要 MLX91219 は、デュアル過電流検出（OCD）機能、3.3V/5V の柔軟な電源供給、SNR の改善により、モジュール設計を簡素化する高速高精度従来型ホール電流センサです。強磁性コアを使用するホール技術により、200A から 2000A を超える電流を測定できます。 MLX91219は、モノリシックな従来型ホール効果センサーです。このセンサーは、IC表面に平行に印加された磁束密度に比例したアナログ出力電圧を提供します。 MLX91219 の伝達特性は、温度に対して工場出荷時にトリミングされており、顧客による校正終了時にプログラム可能です（オフセット、感度、フィルタリング、内部過電流しきい値）。 400kHzの帯域幅と高速応答時間により、高速スイッチングによる高速応答時間が要求されるモータ制御、インバータ、コンバータなどの高速アプリケーションに特に適しています。また、MLX91219は、バッテリー管理システム（BMS）の冗長モニタリングなどのアプリケーションにも最適です。 パッケージはSOIC8またはVAです： 薄型のVAパッケージは、強磁性コアの狭いエアギャップ内に容易に入り込むことができ、高いS/N比を実現します。SOIC8タイプには2つ目のOCDが搭載されている。特筆すべきは、オンチップ過電流検出機能により、基板スペースとコストを節約できることである。
