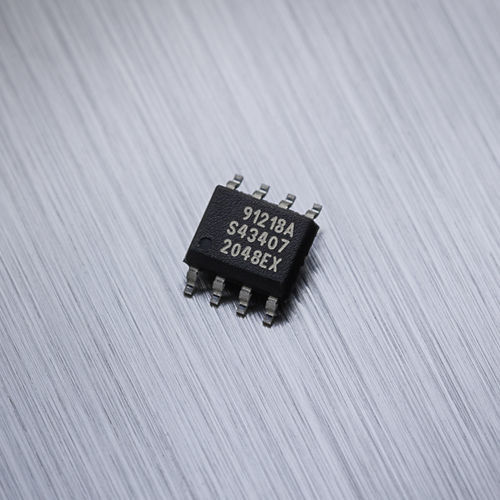

ホール効果集積回路電流センサー MLX91218

PCBDCAC

MLX91218 は、デュアル過電流検出機能、3.3V/5V の柔軟な電源供給、SNR の改善により、モジュール設計を簡素化する高速高精度 IMC-Hall® 電流センサです。 主な特長 デュアル過電流検出 フレキシブルな電源電圧 選択可能なアナログ出力 製品概要 MLX91218 は、デュアル過電流検出（OCD）機能、柔軟な電源電圧 3.3V/5V、および向上した SNR により、モジュール設計を簡素化する高速高精度 IMC-Hall® 電流センサです。IMC-Hall®技術（クロストーク耐性のための柔軟なUシールドを使用）により、200A～2000Aの範囲で電流を測定できます。 MLX91218は、IMC-Hall®技術に基づくモノリシックホール効果センサです。このセンサは、IC表面に平行に印加された磁束密度に比例したアナログ出力電圧を提供します。 MLX91218の伝達特性は、温度に対して工場出荷時にトリミングされており、顧客による校正の終了時にプログラム可能です（オフセット、感度、フィルタリング、内部過電流しきい値）。 400kHzの帯域幅と高速応答時間により、高速スイッチングによる高速応答時間が要求されるモータ制御、インバータ、コンバータなどの高速アプリケーションに特に適しています。 SOIC8パッケージで、2つ目のOCDを搭載しています。特筆すべきは、オンチップ過電流検出機能により、アクティブLowオープンドレイン出力でOCDイベントを報告することで、基板スペースとコストを節約できることです。
