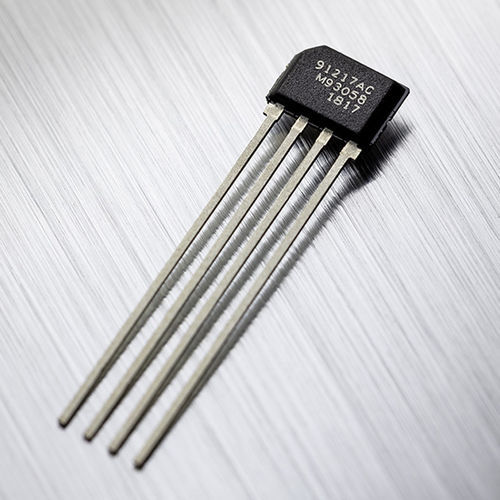

ホール効果集積回路電流センサー MLX91217

PCBDCAC

MLX91217 は、Gen2.5 高速電流センサ IC ポートフォリオの一部であり、主にインバータ/コンバータ アプリケーションをターゲットとしています。信号集中のために外付けの強磁性コアを使用するコンベンショナル・ホール技術によって 製品概要 MLX91217 は、主にインバータ/コンバータ・アプリケーションをターゲットとした Gen 2.5 高速電流センサ IC ポートフォリオの一部です。コアのエアギャップ内の磁束密度は、内蔵ホール効果技術で測定され、5V フルスケールのレシオメトリックおよび高速アナログ出力に増幅されます。この新しいCMOSホール効果センサーは、オフセット、感度、およびフィルタリングの設定を工場出荷時にトリミングして提供されますが、Melexisのプログラミング装置PTC-04を使用することでお客様によるプログラミングが可能です。 第2世代MLX91209からの主な変更点は次のとおりです： 高精度化 熱オフセットドリフト±5mV（50%改善） 熱感度ドリフト±1%（33%の改善） 診断機能の向上 断線検出 プログラム可能な出力クランピング・レベル 拡張オンチップ・フィルタリング SIP4-VAパッケージは、コアの狭いスロットに検出素子を挿入することができ、センサーリードの複数のTrim&Formオプションは、設計者に機械的統合と組み立ての高い柔軟性を提供します。 以下の工場出荷時のトリムバリエーションが利用可能です： MLX91217LVA-ACA-000（10 mV/mT感度、2.5 V付近のバイポーラ出力 MLX91217LVA-ACA-003（9 mV/mT 感度、バイポーラ出力：約 2.5 V MLX91217LVA-ACA-005 （感度13 mV/mT バイポーラ出力 約2.5 V
