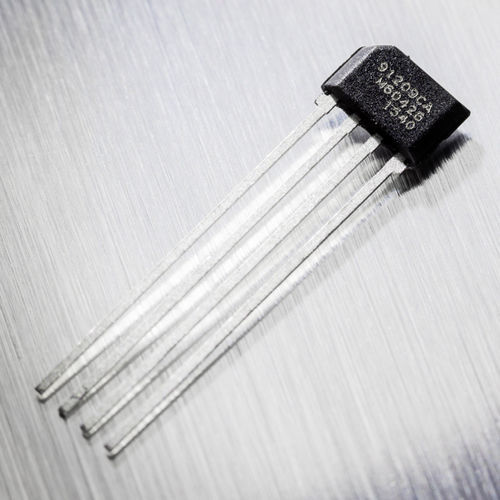

ホール効果集積回路電流センサー MLX91209

DCACアナログ

MLX91209 は、標準的な SIP パッケージにパッケージされた完全顧客プログラマブルなモノリシックセンサ IC です。ホール電流センサ IC は、外部印加磁束密度に比例した高速アナログ出力信号を提供します。MLX91209 電流センサにより、... 製品概要 MLX91209 は、標準 SIP パッケージにパッケージされた、完全に顧客によるプログラム可能なモノリシックセンサ IC です。ホール電流センサ IC は、外部印加磁束密度に比例した高速アナログ出力信号を提供します。MLX91209 電流センサにより、3µs の高速応答時間で高精度な電流センサソリューションを構築できます。 主な特長 MLX91209 センサ IC は、ガルバニック絶縁、高速応答時間、小型パッケージサイズにより、200 kHz までの DC および/または AC 電流測定に特に適しています。この電流センサは、診断機能を含む過電圧および逆電圧保護機能を備えています。MLX91209 の伝達特性は、完全にカスタマプログラマブルです（オフセット、感度、応答時間）。 電流センサのアプリケーション 一般的なアプリケーションでは、センサ IC はリング状の軟磁性コアと組み合わせて使用されます。ホールICは小さなエアギャップ内に配置され、電流導体は強磁性リングの内側に通されます。強磁性リングはホールセンサーIC上の磁束を集中増幅し、電流に比例した出力電圧を発生します。
