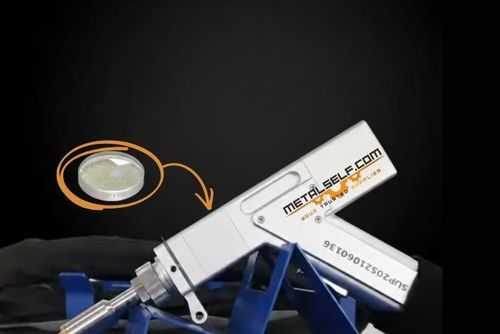

ダブルレンズ

溶融シリカNIR近赤外線（NIR）

説明
高エネルギー密度に対応し、深く清潔で構造的に安定した溶接を実現する超精密な焦点を提供する、ポータブルレーザー溶接機向け高品質集束レンズです。

主な技術的特徴

• 高透過率： >99.76% — エネルギー損失を最小化し、光学系の過熱を低減します。
• 両面ARコーティング： 両面処理により反射損失を低減し、逆光による加熱からレンズを保護します。
• 波長最適化： 1064 nm向けに設計（900–1100 nm互換）、ファイバーレーザーに最適です。
• 焦点精度： ビームを極めて小さな点に集光し、溶融領域で高い熱密度を確保します。

このレンズを選ぶ理由

• 安定した溶接品質： 正確な焦点範囲により、厚さの異なる被材料でも溶融プールの安定性を維持します。
• 長寿命： 熱衝撃に強く、ダメージ耐性が高いため交換頻度と機械停止時間を低減します。
• 幅広い互換性： SUP 20S/T、21T、23S/T、SW150などの一般的な溶接ヘッドに対応して設計されています。

使用仕様

• 用途： ハンドヘルド/ポータブルレーザー溶接ガン。
• 機能： コリメートされたレーザービームを作業点へ収束させます。
• 材質： 熱歪みを最小にするフューズドシリカ基板。

焦点特性（表）
レンズ型番 | レーザースポット | 焦点深度 | 操作者許容度 | 主な用途
F150 | 非常に小 | 低 | 高精度が必要 | 薄板、高速加工
F200 | 中 | 中 | 良好 | 標準、～5 mm厚まで
F400 | 大 | 高 | 非常に良好 | 大きな隙間、不規則部品
F600/800 | 非常に大 | 非常に高 | 最大 | レーザー洗浄、大面積

溶接ガンの構成要素（表）
名称 | 機能
銅ノズル | レーザービームと保護ガスを溶接点に導く。
目盛付チューブ / 調整リング | ミリ単位で焦点位置を調整可能。
保護レンズ | スパッタや粉塵から内部レンズを保護。
集束レンズ | レーザービームを非常に小さな高出力点に集中させる。
反射レンズ / ガルボ | ビームを方向付け；"sway"モデルでは振動運動を作るために使用。
ワブルモーター | ビームの振動運動を制御し、より幅広い溶接を実現。
コリメーションレンズ | ファイバーからの発散光を平行にする。
トリガー / 作動ボタン | レーザー発振を制御（接触式安全装置付きが一般的）。
ワイヤ供給ブラケット | 自動供給ワイヤ挿入のための機械的支持。
水回路 / ガス導管 | トーチを冷却（水）し、溶融プールを保護（ガス）。
保護スリーブ | ファイバーコネクタの挿入点および保護。

特徴 / 技術仕様

• タイプ：ポータブルレーザー溶接ガン用集束レンズ
• 材質：フューズドシリカ（Fused Silica）
• 最適化波長：1064 nm（900–1100 nm互換）
• 透過率：>99.76%
• コーティング：両面AR
• 提供焦点バリエーション：F150、F200、F400、F600、F800
• 互換性：SUP 20S/T、SUP 21T、SUP 23S/T、SW150
• 包装：5個入りパック
• 技術的アドバイス：保護窓を清潔に保ち、粉塵やスパッタを除去することで寿命を延ばせます（清潔なレンズは寿命を最大約40%延長可能）。
