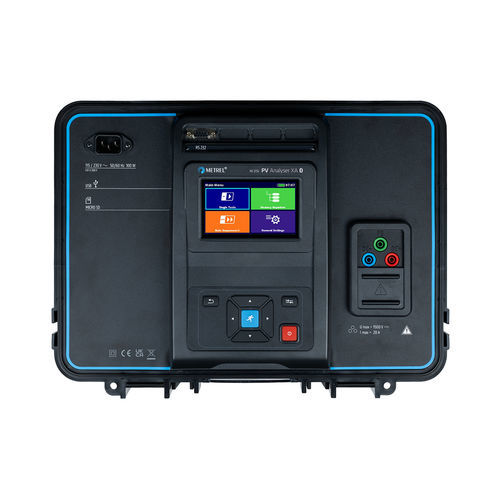

電気安全試験機 MI 3116

電圧電動式絶縁抵抗および絶縁連続性

MI 3116 PV アナライザー XA は、最大システム電圧 1500 V、最大短絡電流 40 A の太陽光発電 (PV) システムをテストするための強力な計測器です。また、高効率モジュールや両面モジュールもテストできます。 測定機能 • 両面モジュールのテスト • 高効率モジュールのテスト • 最大40 A DCのハーネスサブアレイ電流でストリングをテスト • 1500 V PVシステムのテスト • PE導体の導通 • 極性テスト • IscおよびUocテスト • I/U特性 • PVモジュールの日射量と温度のワイヤレス取得 主な特徴 • 1500 V PVシステムの絶縁とI/U測定を1台で実現 • 静電容量測定法 • PVモジュールの日射量とセル温度を測定・記録するためのワイヤレス（Wi-Fi）リモートユニット • カテゴリー1テストの自動テスト • STC値の計算と公称データとの比較 • すでに実行された測定または測定グループにおいて、以前に誤って入力されたパラメータの修正 • 機器は大型のカラータッチスクリーンディスプレイを介して制御され、ユーザーはそこから選択したテストまたは測定を準備および開始し、結果を保存し、数値およびグラフ形式で確認することができます。 • メモリオーガナイザー、単一または複数の測​​定項目の操作、検索機能 • PVモジュールデータベースハンドラー • オートシーケンス • PC SW Metrel ES Managerは、I/U曲線、PVモジュールDBエクスプローラーの高度な分析と専門的なレポートの生成を可能にします。
