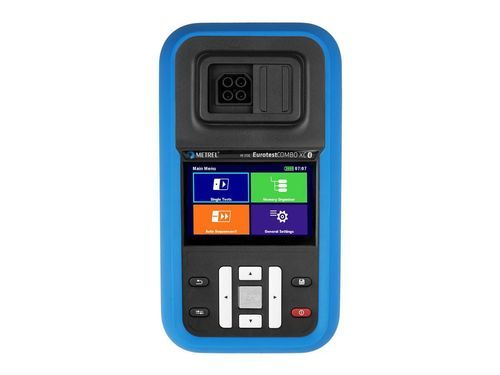

インピーダンス試験機 MI 3136 EurotestCOMBO XC

絶縁位相順序残留電流

概要
MI 3136 EurotestCOMBO XC は、低圧配電の検証および電気安全検査向けの携帯型多機能テスターです。現場使用を想定し、規格準拠の迅速な測定と現地での評価を提供し、据付検査、試運転、故障診断を支援します。

主な特長

• 内蔵充電器付き 5.2 Ah リチウムイオン電池
• 充電およびデータ通信用 USB Type‑C（15 V、3 A、45 W）
• テスト設定と結果確認のための 4.3" TFT 高解像度カラータッチスクリーン
• RCD タイプと電流波形の個別選択、RCD 自動手順（RCD AUTO、RCD I ramp）
• 事前定義済み自動テスト：Auto TT、Auto TT RCD、Auto TN、Auto TN RCD
• プログラム可能な AUTOSEQUENCE プロファイル（EVSE シーケンスはオプション）
• 現地での評価に便利なヘルプ画面とヒューズ表内蔵によるループ/ラインインピーダンス評価
• 3相電圧全てのリアルタイム監視および導通試験での自動極性反転
• 選択したエリアグループに応じた測定フィルタ
• Metrel Cloud との通信のための Wi‑Fi および Bluetooth®（ライセンスにより利用可能）
• Metrel Cloud Storage、Metrel Cloud App、PC 用ソフト Metrel ES Manager（ライセンスオプション）に対応

用途

• 住宅および小規模オフィスの低圧設備の初回および定期点検
• TT および TN アースシステムの検証
• 火災安全および感電リスク評価
• 設置時のトラブルシューティングおよび試運転確認
• 電気自動車給電装置（EVSE）の試験
• 予防保全、予知保全、是正保守
• 低圧の接地および避雷保護の検証

利用者

• 見習い、初級電気技術者、小規模電気工事業者
• 施設保守チームおよびサービス会社
• 技術支援組織（消防、防衛、医療など）
• 公共部門の保守部門
• ホテル、レストラン、商業施設
• レンタル会社および中小の設置業者
• 初級電気検査員および教育機関

適合規格 / 能力

• EISinsp Competences: Low Voltage Electrical Installation Safety Inspection
• EISc Competences: Low Voltage Electrical Installation Safety for Contractors and Maintainers
• IEC/EN 60364 シリーズ（建物の電気設備）
• IEC/EN 60364-6 検証；IEC/EN 60364-4-41 感電防護
• IEC/EN 60755、IEC/EN 61008-1（RCCB）、IEC/EN 61009（RCBO）
• IEC/EN 61557 シリーズ（保護対策の試験・測定機器）
• VDE 0413 (IEC 61557)、BS 7671、AS/NZ 3017、AS/NZ 3018
• IEC/EN 61851、IEC/EN 62752（EVSE 関連規格）
• IEC/EN 61010、IEC/EN 61326（機器安全・EMC）

ソフトウェア & Cloud

• Metrel Cloud Storage (SW 1404) — 対応（ライセンス）
• Metrel Cloud App (SW 1406) — 対応（ライセンス）
• PC SW Metrel ES Manager (SW 1201) — プロ向けレポート作成・データ転送（ライセンスオプション）

技術仕様

• 外形寸法：252 x 111 x 165 mm
• 質量：1.78 kg
• バッテリー：内蔵充電器付き 5.2 Ah Li‑ion
• 充電/通信：USB Type‑C（15 V、3 A、45 W）
• 表示：4.3" TFT 高解像度カラータッチスクリーン
• 接続性：Wi‑Fi および Bluetooth®（Metrel Cloud 通信用）
• RCD 試験：タイプと電流波形の個別選択、RCD AUTO および RCD I ramp オプション；AC、A、F、B、B+ をサポート
• 自動シーケンス：Auto TT、Auto TN、Auto TN RCD、Auto TT RCD およびプログラム可能な AUTOSEQUENCES
• ループ/ラインインピーダンス：Zline/Zloop/Zs テストとヒューズ表評価；最大 Ipfc = 20 kA 対応
• 絶縁抵抗試験：50 V、100 V、250 V、500 V、1000 V（自動放電）
• 接地測定：2線式・3線式、PE導体抵抗 200 mA、リングテスト（UK）、200 mA/7 mA 導通オプション
• 合否評価および現地でのパラメータ設定
• 保護等級：IP40；安全カテゴリ：CAT IV 300 V、CAT III 600 V
