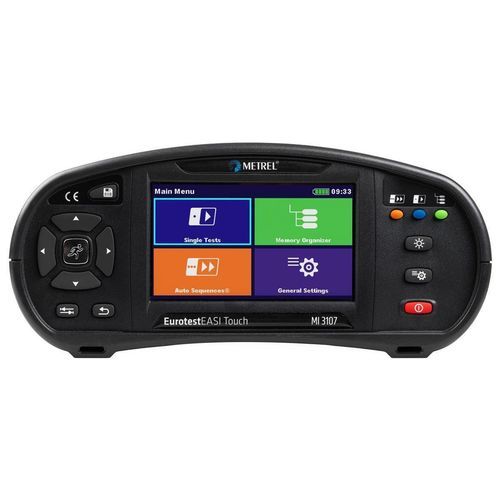

全自動式電気安全性コンプライアンス試験用テスター MI 3107

概要
MI 3107 EurotestEASI Touch は、TTおよびTN方式の低圧電気設備試験向けの高性能ポータブル多機能テスターです。エルゴノミックなEurotest筐体を採用し、現場での迅速で正確な測定、 自動試験シーケンス、操作支援を提供します。

主な特長

• 5.2 Ah リチウムイオンバッテリー
• 高速充電およびPC通信対応のUSB Type‑C コネクタ（15 V, 3 A, 45 W）
• 4.3インチ 高解像度カラー TFT タッチスクリーン
• RCD 種類と電流波形の分離検出、RCD 自動試験（RCD AUTO）
• プリセット自動試験:
  • Auto TT
  • Auto TT RCD
  • Auto TN
  • Auto TN RCD
• AUTO SEQUENCE および Multitest プロファイルのプリセット
• 現場参照用のヘルプ画面、グラフィカルメニュー、ヒューズ表内蔵
• L‑N、L‑PE、N‑PE のリアルタイム電圧監視およびエリアグループ別の測定フィルタ
• 導通試験での自動極性反転
• Wi‑Fi／Bluetooth® 接続、Metrel Cloud および Metrel ES Manager 対応（機能によりライセンス必要）

測定機能

• 絶縁抵抗（試験電圧 50 V、100 V、250 V、500 V、1000 V）自動放電機能付き
• 導通（音響導通含む）、試験リード補償、自動極性反転
• ループ／ラインインピーダンス：Zline L‑L、L‑N、Zloop L‑PE、Zs（RCD）3線式、ヒューズ表および最大 Ipfc 20 kA
• RCD 試験：AC、A、F、B、B+、RCD(t)、MI‑RCD、EV‑RCD をサポート、10 mA〜1000 mA、RCD I Ramp、RCD AUTO、三相試験
• 接地抵抗：2線式／3線式接地測定、200 mA 接地リード試験、リングテスト（UK）、自動評価
• EVSE 測定およびオプションの EVSE 専用 AUTO シーケンスとアダプタ

用途

• 住宅および小規模オフィスの低圧設備の初期／定期検査
• TT／TN システムの試験
• 防火安全試験、設備のトラブルシューティングおよび保守
• EVSE の試験、設置検証および試験
• 低圧の接地および落雷保護測定

対象ユーザー

• 電気設備工事会社や電気技術者
• 電気検査員や安全担当者
• 施設の保守担当者や技術部門
• EVSE 設置業者および試験専門家

適用規格

• IEC/EN 60364 系列、IEC/EN 60364‑6、IEC/EN 60364‑4‑41
• IEC/EN 61557 系列（Part 1,2,3,4,5,6,7,10,12）
• IEC/EN 61008‑1、IEC/EN 61009、IEC 62305、BS 7671、AS/NZS 3017/3018
• IEC/EN 61010、IEC/EN 61326（安全およびEMC）、IEC/EN 61851、IEC/EN 62752（EVSE）

自動機能 / ユーザーインターフェース

• TT／TN 用の Auto テスト、AUTO TN/RCD、AUTO TT RCD を含む
• PASS/FAIL 評価のある AUTO SEQUENCE プロファイルとオプションのバーコード／QR ワークフロー
• カスタマイズ可能なタッチ操作 UI、グラフィカルヘルプ、階層型メモリ／データベース

付属品／拡張およびオプション

• オプションの EVSE アダプタ（Mode 3 ケーブルアダプタ、EVSE アダプタ）
• オプションのリング／アクティブ／パッシブアダプタや専用アダプタ（UK Ring、Active Impedance Adapter、EASYswitch、Tip/Plug Commanders）
• データ転送・レポート強化のためのオプション Bluetooth、モバイルアプリ、Metrel Cloud ライセンス

仕様 / 技術情報

• モデル: MI 3107 EurotestEASI Touch
• ブランド: Metrel
• 寸法: 230 x 103 x 115 mm
• 質量: 1.4 kg
• バッテリー: 5.2 Ah Li‑ion（充電式）
• コネクタ: USB Type‑C（充電およびPC通信、15 V, 3 A, 45 W）
• 表示: 4.3" TFT カラータッチスクリーン
• メモリ: 内蔵メモリおよび microSD 対応
• 接続: Wi‑Fi、Bluetooth®、USB/USB‑C；Metrel Cloud および Metrel ES Manager 対応（一部機能はライセンス必要）
• 主な測定: 絶縁、導通、ループ／ラインインピーダンス、接地抵抗、RCD 効果測定、EVSE 監視（オプション）
• 絶縁試験電圧: 50 V、100 V、250 V、500 V、1000 V
• RCD 支援電流: 10 mA〜1000 mA；最大 Ipfc 20 kA
• 保護カテゴリ: CAT IV 300 V、CAT III 600 V
