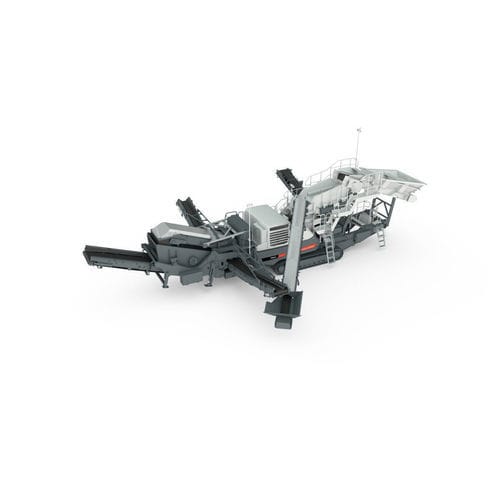

円錐形クラッシャ－ LT200HPX™

移動型コンパクト大容量

製品概要
履帯式の可搬コーンクラッシャーで、硬岩の二次・三次破砕向けに設計されています。プレスクリーンとプロダクトスクリーンを統合し、選別と最終製品の品質を向上させながら、機動性とコンパクトな設置面積を確保します。

プロセスと構成の特徴

• 主な構成は3種類：プレスクリーン、プロダクトスクリーン、プレスクリーン＋プロダクトスクリーンの組合せ（柔軟なプロセス設定）。
• プレスクリーンは破砕前に微粒分を除去し、摩耗を低減するとともに処理能力を向上させる可能性があります。
• プロダクトスクリーン（大形二段、約5.6 m²の選別面積）は、現場で破砕品を直接分類し、オーバーサイズは破砕機へ再供給できます。
• 組合せ構成により、微粒分の除去と最終製品の現場分類を同一ユニットで実現します。
• 幅広のコンベヤと設計された材料フローにより安定した処理能力を維持します。

主要構成部品と駆動

• コア破砕機: Nordberg® HP200e™（硬岩向けに最適化）。
• 動力: CAT® エンジンと破砕機への直接Vベルト駆動、油圧クラッチを組合せ。
• 採石場・鉱山条件での高処理能力運転を想定した堅牢な台車とコンベヤシステム。

運用上の利点と性能

• プレスクリーン装備でLT200HPS比最大約25%の処理能力向上（微粒分が破砕機をバイパス）。
• プレ＋プロダクトスクリーンの組合せでLT200HPS比最大約40%の処理能力向上（プロセスに依存）。
• 燃料効率：プロダクトスクリーン構成でLT200HPS比最大約30%の燃料削減（破砕機の直接駆動）。
• 安定した破砕プロセスと一貫した最終製品品質。

保守・安全・輸送

• 両側に折畳式の作業歩道とメンテナンスプラットフォームを装備し、安全なアクセスと作業性を確保。
• 主コンベヤは床面まで油圧で降下可能で、点検作業を容易にする折畳機構を備えています。
• 履帯式台車により採石場での移動が可能で、低床トレーラーでの道路輸送を想定して設計されています。

オプション・付属品

• 主コンベヤ延長、サイドコンベヤ
• 防塵カバーおよび高圧散水システム
• 油圧・潤滑油用バイパスフィルタ
• トラック接続用外部燃料ポンプ
• プロセス要件に応じた改造・アップグレードオプション

デジタルソリューション

• Metso Production Performance ツールによるプロセス可視化とサポート。
• Metso IC™ 制御システムによる起動/停止、診断、プロセス最適化。
• Remote IC により、ショベルのキャブからの監視・限定的な制御が可能（カメラ映像とワイヤレスインターロック対応）。
• Adaptive Feed Control（AFC）で給料の最適化、空走時間の短縮、稼働率向上を実現。

典型的な用途

• 多段破砕回路の二次・三次破砕工程
• 道路建設向けの硬岩からの骨材生産
• 鉄道バラスト生産
• アスファルト・コンクリート用骨材の生産
• 選別を組み込んだ受託破砕および採石場の運用

技術仕様

• 破砕機: Nordberg® HP200e™（硬岩向けコーンクラッシャー）
• 型式 / 商用名称: Lokotrack® LT200HPX™
• 選別オプション: 二段プレスクリーン；大容量二段プロダクトスクリーン（プロダクトスクリーン ≈ 5.6 m²）；プレ＋プロダクトの組合せ
• 駆動: CAT® エンジン＋破砕機への直接Vベルト駆動および油圧クラッチ
• 燃料効率: プロダクトスクリーン構成でLT200HPS比最大約30%の燃料削減
• 処理能力向上: プレスクリーンで最大約25%；組合せ構成で最大約40%（LT200HPS比、プロセス依存）
• コンベヤ: 幅広の油圧調整式主コンベヤ；延長コンベヤや側方排出のオプションあり
• 保守・安全: 折畳式作業歩道、十分なサービスアクセス、主コンベヤの油圧降下機能
• 輸送: 履帯式、低床トレーラーでの輸送に対応する設計
• オプション装備: 防塵カバー、高圧散水、油バイパスフィルタ、外部燃料ポンプ
• デジタル機能: Metso IC™、Remote IC、Adaptive Feed Control（AFC）、Production Performance ツール
