光学式プロフィロメータ reflectCONTROL

3D自動車産業用

概要

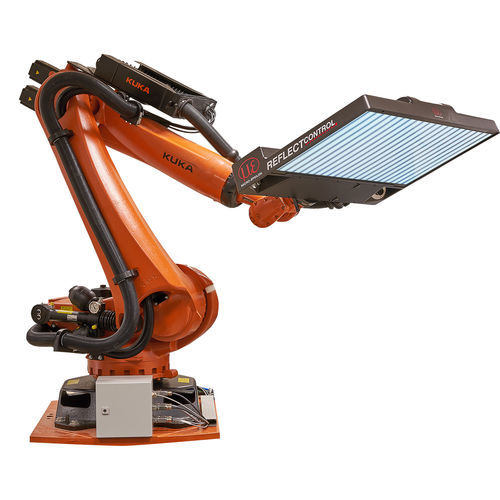

reflectCONTROL Automotive は、ロボットセルを用いて塗装車体の検査を完全自動で行うシステムで、塗膜の典型的な欠陥を検出、3D 測定、分類します。高精度で再現性の高い測定を提供し、自動処理やマーキング機器と統合して検査から後処理までの自動化を実現します。

主な機能
reflectCONTROL Automotive は全表面の欠陥検出と外観評価を高い位置精度で行い、自動補修のための正確な位置特定およびトレーサビリティを可能にします。

特徴

• エッジ付近< 1 mm までの欠陥検出
• デザインエッジやコントラストの高いルーフの測定
• ドアやフラップなど可動部の開閉角に適応
• 測定領域が広く外装表面の > 98 % をカバー
• 検出欠陥の高い位置精度
• 欠陥検出と外観評価の二機能を1台で提供

性能
車体色に依存せず再現可能な検出率 > 98.5 % を達成。広いカバレッジでエッジ近傍の微小欠陥も検出し、高い繰返し精度を維持します。

3D 再構成とデータ
独自の 3D 再構成により各欠陥に高さ・深さ・体積を割当てます。計測データは XML 形式で出力され、顧客の品質システムへ統合可能です。

外観評価
外観評価は追加ハードウェア不要で取得画像から実行します。非接触で統合された評価は再現性が高く、全表面をカバーする無制限の測定位置設定をサポートします。

自動化と統合
ロボット加工やマーキングシステムと統合して検出から自動後処理（例：ロボット研磨）までの自動化を実現します。高い位置精度により後工程の自動化動作を支援します。

技術仕様

• 製品：reflectCONTROL Automotive（塗装車体向け自動表面検査システム）
• 検出能力：エッジから < 1 mm の欠陥検出
• 測定範囲：外装表面の > 98 % をカバー
• 検出率：> 98.5 %（典型）
• 機能：欠陥検出、3D 測定、分類、外観評価の統合
• 3D 出力：欠陥ごとの高さ、深さ、体積
• データ出力：XML 形式、品質システム連携可能
• 統合：ロボットシステム、自動処理・マーキングと連携、後処理自動化をサポート
• 外観評価：画像ベースの非接触評価、追加ハードウェア不要
