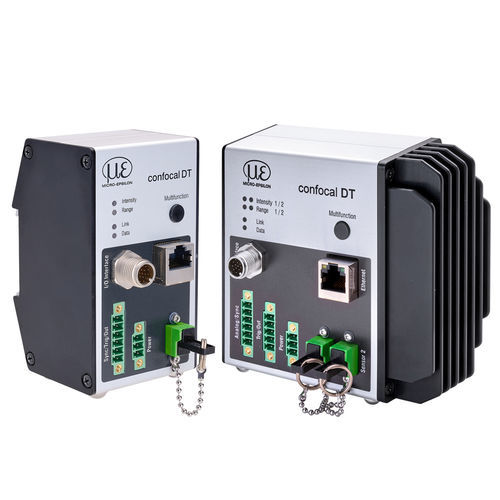

リニア変位センサ confocalDT IFC2411/IFC2412

非機械的結合共焦クロマティックEtherCAT

概要
コンパクトな confocalDT IFC2411 / IFC2412 コンフォーカル分光式コントローラは、距離および厚さ測定における高精度・高速測定を実現します。高精度の測定結果を高速で提供し、非常に小型のため狭小な制御盤にも設置可能です。すべての Micro-Epsilon confocalDT センサとの柔軟な接続により、ほとんどの表面で測定が可能です。工業用量産や OEM 組み込み用途に適しています。

主な特徴

• 高精度測定：1 nm の分解能（IFC2411）
• 最大 8 kHz まで調整可能な測定レート（動的測定対応）
• 非常にコンパクトなコントローラ設計
• IP40 アルミニウム筐体
• 統合が容易な各種インターフェース：Ethernet、RS422、EtherCAT（IFC2411 はさらに PROFINET と EtherNet/IP を提供）
• アナログ出力（電流・電圧）
• 同期用エンコーダ入力
• すべての confocalDT センサ対応（測定範囲 0.1 mm〜30 mm）
• 量産用途および OEM に最適
• 測定チャネル：IFC2411 = 1 チャネル、IFC2412 = 2 チャネル

IFC2412（デュアルチャネル）詳細
IFC2412 は IFC2411 のデュアルチャネル版です。独立した 2 チャネルを備え、最大 8 kHz の測定レートとサブミクロン（最大 2 nm）レベルの分解能を実現します。1 台のコンパクトなコントローラで両面厚さ測定が可能で、半導体、電池製造、機械製造分野の用途を想定しています。

操作とソフトウェア
コントローラとセンサの設定は、Ethernet 経由でアクセス可能な使いやすい Web インターフェースで行います。設定に追加ソフトウェアは不要です。Web インターフェースでは各種設定が可能で、厚さ測定用の拡張可能な材料データベースを備えています。

用途

• ナノメートル / サブミクロン分解能での距離および厚さ測定
• 工業用量産用途
• OEM 組み込みおよびコンパクトな制御盤への統合
• 半導体、電池製造、機械製造分野

仕様 / 技術データ

• モデル群：confocalDT IFC2411（シングルチャネル）および IFC2412（デュアルチャネル）
• 分解能：1 nm（IFC2411）；IFC2412 はサブミクロン分解能（最大 2 nm）
• 最大測定レート：最大 8 kHz（調整可能）
• 測定チャネル：1（IFC2411）、2（IFC2412）
• センサ互換性：すべての confocalDT センサ（測定範囲 0.1 mm〜30 mm）
• インターフェース：Ethernet、RS422、EtherCAT；IFC2411 はさらに PROFINET、EtherNet/IP
• アナログ出力：電流および電圧
• エンコーダ入力：あり
• 筐体：アルミニウム、IP40
• 取付：DIN レール対応（キャビネット統合に適したコンパクト設計）
• 重量（例）：1 チャネル版 約 335 g、2 チャネル版 約 670 g
• 代表的な測定作業：距離測定、単面および両面の厚さ測定
