リニア変位センサ capaNCDT MD6-22

非接触式静電容量式金属

概要

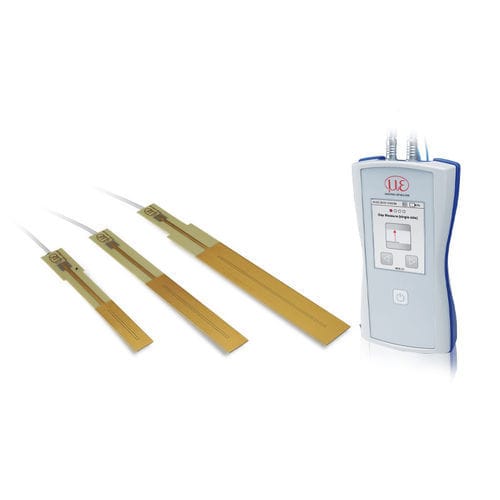

capaNCDT MD6-22 は、モバイル用途向けの静電容量式2チャネルハンドヘルド計測器で、高精度のギャップ（隙間）測定に対応します。プリセット測定モードにより即時使用が可能で、直感的なタッチ操作、長いバッテリー寿命、そして Micro-Epsilon の全静電容量センサとの互換性を備えています。用途例には風力発電のローターギャップ監視や機械のローラーアライメントがあります。

主要機能

• 同時測定や比較測定が可能な2チャネル静電容量ハンドヘルド計測器
• 高い分解能と直線性により精密なギャップ検出が可能（分解能：0.02 % FSO、直線性：≤ ± 0.2 % FSO）
• タッチディスプレイとプリセット測定モードで迅速な立ち上げが可能
• SDカードへのデータ保存により計測記録のトレーサビリティを確保
• 長時間駆動（約5時間）かつ軽量設計（磁石ホルダ除く約500 g）
• フラットセンサ使用時で最大約12 mmまでのモバイルギャップ測定に対応（センサ種類に依存）

用途

• 産業メンテナンスにおけるモバイルギャップ／クリアランス測定
• 風力発電におけるローターギャップ監視
• 機械や生産ラインにおけるローラーの整列および調整
• 現場検査で必要とされるポータブルで高精度な測定作業

測定例

• フラットセンサを用いた曲面の片側ギャップ測定
• センサのアライメント補正を伴う平面の両側ギャップ測定
• 曲面での両側ギャップ測定
• 同一側を測定する2つのセンサ信号の評価／補償
• 隙間に挿入したフラットセンサによるモバイルギャップ測定（最大約12 mm）

仕様 / 技術データ

• 種類：静電容量式二チャネルハンドヘルド計測器
• 測定チャネル数：2
• 分解能：0.02 % FSO
• 直線性：≤ ± 0.2 % FSO
• 応答周波数 / 帯域：100 Hz
• データ保存：SDカード
• 重量：約500 g（磁石ホルダ除く）
• バッテリー寿命：約5時間
• 表示 / 操作：タッチディスプレイ、プリセット測定モード搭載
• 互換性：Micro-Epsilon の全静電容量センサに対応
