リニア変位センサ capaNCDT 61x4

非接触式静電容量式アナログ

概要

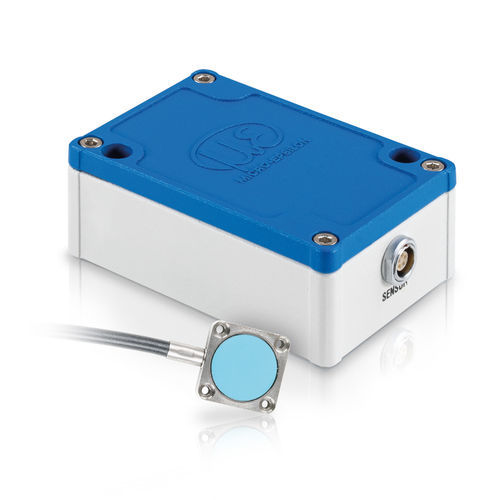

capaNCDT 61x4 は、変位・距離・位置の測定に用いるアクティブな静電容量式測定システムです。前置増幅器を内蔵したセンサー、耐久性のあるセンサーケーブル、コンパクトなコントローラーで構成されます。必要なケーブル長は出荷時に校正され、現地での校正なしにすぐに使用できます。最大 15 m のケーブル長が利用可能で、自動化環境における長距離信号伝送に適しています。

バリエーション / コントローラー

• capaNCDT 6114：アナログ出力 0...10 V（短絡保護）を備えたアクティブ静電容量式システム。オプション：±5 V、10...0 V。最大 15 m のケーブルでの長距離信号伝送に対応。
• capaNCDT 6124：アナログ出力に加えて RS485 インターフェースを備え、長距離ケーブルでの堅牢なデジタル通信を必要とする用途向け。

センサー
アクティブなフラットセンサーはステンレス製ハウジングとセラミックの検出素子を備えています。センサー側にケーブルが統合されており、取り付けスペースを削減し機械的安定性を高めます。柔軟で堅牢な配線は、ロボットやドラッグチェーンなどの可動アプリケーションへの組み込みを容易にします。

用途

• ロボット搭載測定（可動作業、移動するケーブル）
• ドラッグチェーンを用いた測定
• 産業用自動化
• 機械製造
• 半導体製造

特性 / 技術仕様

• 測定レンジ：2 mm
• 直線性：最大 2 µm
• 分解能：最大 0.3 µm
• 出力：アナログ（0...10 V；オプション ±5 V、10...0 V）または RS485（型番により異なる）
• 最大センサーケーブル長：最大 15 m（出荷時校正）
• ドラッグチェーンやロボットに対応する堅牢なセンサーケーブル
• 信号品質向上のための前置増幅器内蔵
• 出荷時校正済みで現地校正不要
