金属厚さ計 capaNCDT DTV

薄物用携帯型非接触式

概要
capaNCDT DTV システムは、静電容量式変位センサによる非接触のディスク厚偏差（DTV）測定を提供します。回転するブレーキディスクの同期マルチトラック測定に対応し、試験台／車載用途のほか、現場での品質確認や保証検査向けの携帯用 DTV 測定ケースも用意されています。

主な適用分野

• 試験台での品質管理
• 車両走行試験および研究開発
• ワークショップ検査および保証確認
• ブレーキシステムの開発・耐久試験

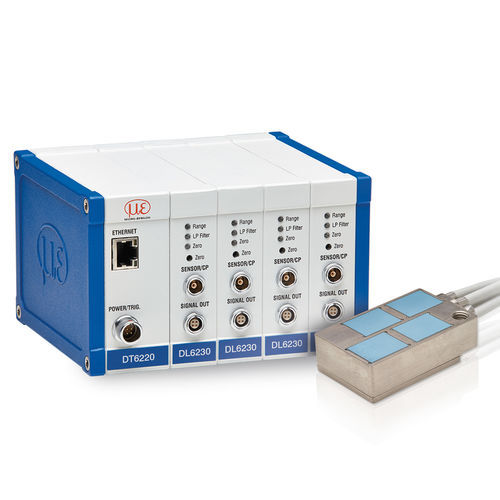

センサ構成（CSH1,4FL）
CSH1,4FL は 4 チャネルの静電容量センサをコンパクトなハウジングに統合し、4 トラックを同期測定します。センサは対向面に鏡像配置でき、位置に依存した正確な厚さ測定が可能です。セラミック基板により機械的・熱的負荷からセンサを保護し、温度安定性を確保します。

コントローラとインターフェース
センサチャネルは DT6220 等のコントローラで同期処理されます（携帯用ケースは 2 チャネルコントローラを使用）。データ出力はアナログ出力およびデジタルインターフェース（Ethernet、EtherCAT）に対応し、統合されたウェブインターフェースで設定と運用が可能です。

携帯用 DTV ケース
携帯ケースにはソフトウェアライセンス付きの 2 チャネルコントローラ、2 本の静電容量センサとケーブル、取付キットが収納され、現場での PC/ノートパソコンによる迅速な DTV 評価を可能にします。

ソフトウェアと操作性

• リアルタイム評価機能を備えた包括的な DTV ソフトウェアパッケージ
• ディスクの穴をマスクするアルゴリズムやエンコーダ不要の評価モード
• 設定・監視が容易なウェブベースのインターフェース

技術仕様

• 測定原理：両面からの静電容量式厚さ測定（差分原理）
• マルチチャネル対応：複数のセンサペアまたは統合型マルチチャネルセンサ（CSH1,4FL）をサポート
• 動的帯域幅：20 kHz まで（システム値）；CSH1 + DT6220 の構成では例示的に最大 5 kHz（-3 dB）まで
• インターフェース：アナログ出力、Ethernet、EtherCAT
• 用途：試験台、路上試験、ワークショップ、現場測定
• 携帯キット：2 チャネルコントローラ、ソフトウェアライセンス、センサ、ケーブル、取付キット
