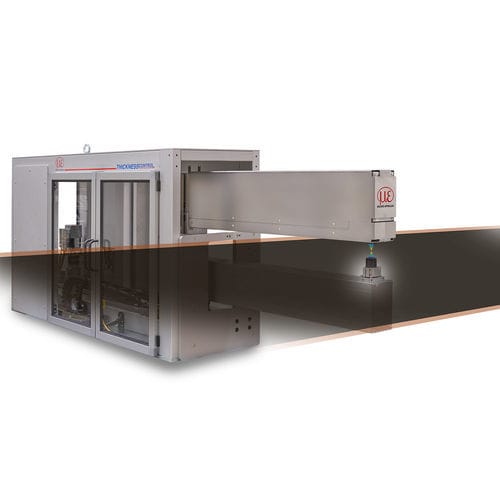

フィルム用厚さ計 thicknessCONTROL BTG 8702 C.C

ドライフィルム用コーティング据え置き型

製品概要
Micro-Epsilon は、被覆ライン向けにさまざまな要件と用途に対応する厚さ測定システムを提供しています。thicknessCONTROL の C フレームは、乾式コーティングなどの過酷な環境での使用を想定して設計されています。堅牢なフレーム構造と内蔵の温度補償により、高い測定精度を高温環境でも維持します。システムは用途に応じた設計でさまざまなフィルム幅および最大 8 トラックまで対応可能です。

主な特徴

• 被覆された陽極箔および陰極箔の高精度な厚さ測定システム
• 採用センサ技術：共焦点（コンフォーカル）クロマティックセンサ
• 乾式コーティングでの厚さ測定および制御に最適
• 内蔵温度補償を備えた堅牢な設計
• 測定可能厚さの下限：10 µm から
• システム精度：±0.3 µm から
• データ収集、信号処理、自動化のための包括的なソフトウェアパッケージ
• 1、2、3、4、6、8 トラックに設定可能

適用例 / 動作モード
固定トラック測定（例：センターラインやエッジの厚さ）およびトラバースによる厚さプロファイル測定に適しています。複数センサの搭載により最大 8 トラックの同時測定が可能で、ライン内の工程制御や SPC モニタリングに対応します。

ソフトウェアとシステム構成
thicknessCONTROL システムは、モータ制御を備えた統合リニアユニット、コンパクトなバス端子箱、自動キャリブレーション装置、ソフトウェアをプリインストールしたマルチタッチ PC を含みます。ソフトウェアは任意位置での固定トラック厚さ測定、厚さプロファイル測定、複数の縦方向トレンド測定、SPC パッケージ、測定システムの能力自動検証などの測定モードをサポートします。

代表的な構成例（BTG8702 2C.4K）
thicknessCONTROL BTG8702 2C.4K は、各フレームに共焦点センサを搭載した 2 台の堅牢な測定フレームで構成されます。本システムは最大合計幅 1.6 m のフィルムを最大 8 トラックで監視できます。堅牢な設計により、乾式コーティング工程での長期にわたる高精度測定が可能です。全自動キャリブレーション時には、測定フレームが駐車ステーションに戻ります。

特長 / 技術仕様

• センサタイプ：共焦点クロマティックセンサ
• 測定厚さ範囲：下限 10 µm から
• システム精度：±0.3 µm から
• 設定可能トラック数：1、2、3、4、6、8
• 最大監視幅（例 BTG8702 2C.4K）：最大約 1.6 m（8 トラック）
• 設計：過酷な / 乾式コーティング環境向けの温度補償内蔵の堅牢な C フレーム
• 含まれるハードウェア：モータ制御付き統合リニアユニット、コンパクトなバス端子箱、自動キャリブレーション装置
• ソフトウェア機能：固定トラック測定、厚さプロファイル測定、縦方向トレンド測定、SPC、システム能力の自動検証
