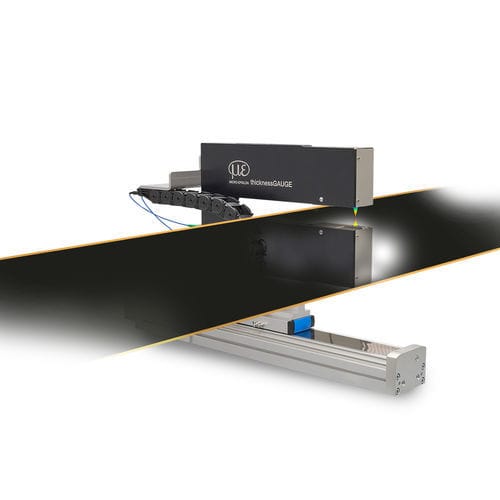

フィルム用厚さ計 thicknessGAUGE C.C

コーティング薄物用据え置き型

製品概要
帯状材料のインライン厚み測定には、thicknessGAUGE センサシステムが使用されます。さまざまな表面特性を持つフィルムの厚み測定に対応するため、複数のセンサタイプ、測定レンジ、測定幅を備えたモデルが用意されています。本システムはストリップの厚さを高精度で検出する2つの距離センサを使用しています。これらのセンサは正確に整列され、出荷時に校正されています。直線軸により thicknessGAUGE センサシステムを移動させ、ストリップ幅全体の厚みを計測できます。極めてコンパクトな設計により、狭い設置空間への組み込みが可能です。

使用とバリエーション
thicknessGAUGE は固定トラックでの測定（例：中心線の厚さや端部の厚さ測定）に使用できます。別の方法として、走査（トラバース）による厚み測定にも対応します。その汎用性により、thicknessGAUGE は間欠式フィルムや縦方向に被覆されたフィルムの両方に適しています。

ソフトウェアと制御
本コンパクトシステムは、モータ制御を含む一体型リニアユニット、コンパクトなバス端子ボックス、自動校正装置、そしてソフトウェアがプリインストールされたマルチタッチPCで構成されています。ソフトウェアは任意位置での固定トラック厚み測定、厚みプロファイル測定、複数の縦方向プロファイル測定、MSP/SPCパッケージ、及び測定システム能力の自動監視などの測定モードをサポートします。

用途

• 電極箔のインライン厚み測定（被覆有り／無し）
• 透明および半透明コーティングの測定
• 固定トラック測定（中心線、エッジ）およびトラバース測定（幅方向の走査）

特長 / 技術仕様

• 使用センサ：クロマティック共焦点センサ / レーザープロファイルスキャナ / 小さなレーザラインを持つレーザー距離センサ
• 被覆有り・無しの電池箔に対する高分解能厚み測定に適合
• 透明および半透明コーティングにも対応
• 厚み測定範囲：2 mm
• 精度：±0.4 µm から
• 測定速度：最大 5 kHz
• 完全自動キャリブレーション
• コンパクト設計、走査用のリニア軸搭載
• モータ制御、バス端子ボックス、自動キャリブレーション装置、マルチタッチPCを含む一体型リニアユニット
• ソフトウェアモード：固定トラック厚み測定、厚みプロファイル測定、複数縦方向プロファイル、MSP/SPCパッケージ、自動能力監視
