リニア変位センサ optoNCDT 2300LL
非接触式光学式レーザー三角測量

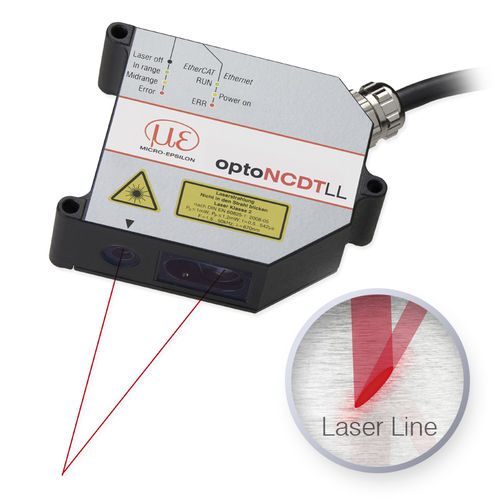

リニア変位センサ - optoNCDT 2300LL  - MICRO-EPSILON - 非接触式 / 光学式 / レーザー三角測量
リニア変位センサ - optoNCDT 2300LL  - MICRO-EPSILON - 非接触式 / 光学式 / レーザー三角測量
お気に入りに追加する
商品比較に追加する

特徴

タイプ
リニア
接触 / 非接触
非接触式
技術
レーザー三角測量, 光学式
出力シグナル
4-20mA, イーサネット, EtherCAT, ProfiNet, 0-5V, 0-10 V
測定対象物
金属, 有機
IPコード
IP65
応用
工業用, OEM用途用, プロセスオートメーション用, 小スペース, 金属製の滑りやすい表面用, オートメーション用
その他の特徴
コンパクト, 高解像度, 高精度, 高速, 超小型, 統合電子, 長方形
測定範囲

2 mm, 10 mm, 50 mm
(0.08 in, 0.39 in, 1.97 in)

最大: 50 mm
(1.97 in)

最少: 2 mm
(0.08 in)

直線性

最大: 0.03 %

最少: 0.02 %

測定周波数

最大: 49.1 kHz

最少: 1.5 kHz

供給電圧

最大: 30 V

最少: 11 V

周囲温度

最大: 50 °C
(122 °F)

最少: 0 °C
(32 °F)

詳細

光沢のある金属や、マイクロマシニング加工による微小な凹凸跡が残っている表面での測定の場合、光点の直径が小さいレーザーはお勧めできません。マイクロマシニング加工された表面はレーザーの均一な反射を妨げる特性があるため、測定結果にノイズが混ざったり、不安定になります。 "このような要求に対応するには、光点が幅数ミリで楕円形のレーザーセンサを推奨いたします。この光点の形は細いレーザーラインに似ており、また表面の粗さや欠損、凹みあるいは微細な穴による障害も、楕円形の光点と特殊なソフトウェアアルゴリズムでフィルタリングされます。さらに、この種類のセンサは構造化された表面の測定、つまり表面の構造ではなく表面への距離を検知しなければならない場合での距離測定に適しており、 楕円形の光点は表面の構造に影響されることなく、一定かつ安定した測定値を生成します。
