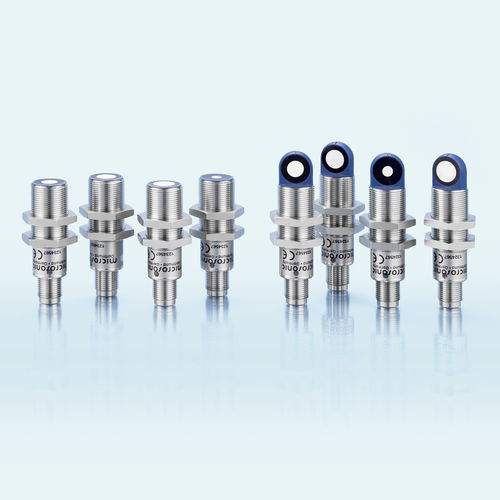

円筒形距離センサ lpc+ series

超音波式4-20 mA0-10 V

充実のlpc+: M18ハウジングに2プッシュプルスイッチング出力、または、1プッシュプルスイッチング出力及び1アナログ出力。 特徴 アナログ出力 4-20 mA、または、0-10 Vに加えて、1つのプッシュプルスイッチング出力がM18ハウジング内に。 IOリンクインターフェース 新しい工業標準をサポート Smart Sensor Profiles more transparency between IO-Link Devices 改善された温度補償により120秒以内に動作環境に応じて調整 基本 2プッシュプルスイッチング出力を備えpnpまたはnpnモデル 測定範囲が20 mmから1.3 mの4種類の検知範囲モデル ピン5によりマイクロソニックティーチイン 分解能0.1 mm 10–30 Vの動作電圧 リンクコントロールPCからセンサを設定 詳細 lpc+超音波センサ 2プッシュプルスイッチング出力、または、1アナログ出力及び1プッシュプル出力を備えたモデルが御座います。M18ねじスリーブのコンパクトなこちらのシリーズは、検知範囲が20 mmから1.3 mまでの4つのモデルが御座います。 プッシュプル出力を備えた超音波センサはSIO及びIO-Linkモードをサポートしております。アナログ出力を備えたセンサは、お好みに応じて4-20 mA電流出力、または、0-10 V電圧出力モデルがご利用いただけます。 SIOモードでは、ピン5を用いてマイクロソニックティーチインによりセンサを設定していただけます。 スイッチング出力を備えた超音波センサの3つの動作モード: 単スイッチングポイント 双方向反射バリア ウィンドウモード 単スイッチングポイントのティーチイン 検知対象物 (1) をご希望の距離に配置して下さい。 ピン5に約3秒間+UBを接続して下さい。 その後、再度ピン5に約1秒間+UBを接続して下さい。 双方向反射バリアのティーチイン 固定された反射板使用 ピン2に約3秒間+UBを接続して下さい。 その後、再度ピン2に約10秒間+UBを接続して下さい。 ウィンドウの設定 近い方のご希望検知点 (1) に検知対象物を配置して下さい。 ピン5に約3秒間+UBを接続して下さい。 その後、遠い方のご希望検知点 (2) に検知対象物を移動させて下さい。 ピン5に約1秒間+UBに接続して下さい。
