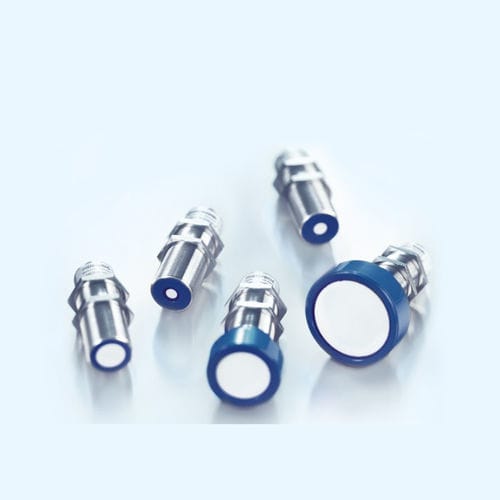

超音波レベルセンサ mic series

固体用泥用液体用

これらの金属筐体のmicセンサーは、5つの異なる検知範囲をもつ2つのデバイスからご利用いただけます。 特徴 メタル・デザインのM30ハウジング及びM12丸型コネクタ 過酷な条件下での使用に 自動同期 至近距離で最大10個のセンサーが同時動作可能 ベーシック pnpバリアントの1スイッチ出力 5番ピンでのマイクロソニック社ティーチイン 0.18 mmから2.4 mmの分解能 温度補償 9–30 Vの動作電圧 リンクコントロール PCからセンサーの設定 詳細 堅実な設計 M30のハウジングから、M12コネクターまで金属で作られています。センサー自身に操作設定様の部品やシグナルランプなどがついていないので、ハウジングやコネクターに機械的負荷がかかる様なアプリケーションに適しています。micセンサーには5種類の検出範囲があり、30mmから最大8mまでの測定範囲をカバーします。 スイッチ出力を備えたセンサーの3つの動作モード: 単一スイッチング・ポイント 双方向反射バリア ウィンドウ・モード 単一スイッチング・ポイントのティーチイン 検知する目的物(1)をお望みの距離に配置 +UBを5番ピンに約3秒間接続 次に再度、+UBを5番ピンに約1秒間接続 固定リフレクターとの双方向反射バリアのティーチイン +UBを5番ピンに約3秒間接続 次に再度、+UBを5番ピンに約10秒間接続 ウィンドウの設定 ウィンドウ近端(1)に目的物を配置 +UBに5番ピンを約3秒間接続 ウィンドウ遠端(2)に目的物を移動 次に再度、+UBに5番ピンを約1秒間接続 NCC/NOC、上昇エッジ/下降エッジの切替 NCC、NOC、上昇エッジ、下降エッジを5番ピンで設定する事が可能です。 リンクコントロール オプションでmicセンサーの拡張パラメータ設定が可能。PCにmicセンサーを接続するために、アクセサリーとしてLCA-2リンクコントロール・アダプターをご使用いただけます。 同期 アプリケーションにおいて、複数のmicセンサーの同時使用を可能にします。相互干渉を避けるために、センサーを互いに同期させることができます。これを行うには、すべてのセンサーの5番ピンを電気的に接続します。 10個以上のセンサーを同期する場合、アクセサリーとしてのSyncBox1を使用していただくことにより可能です。
