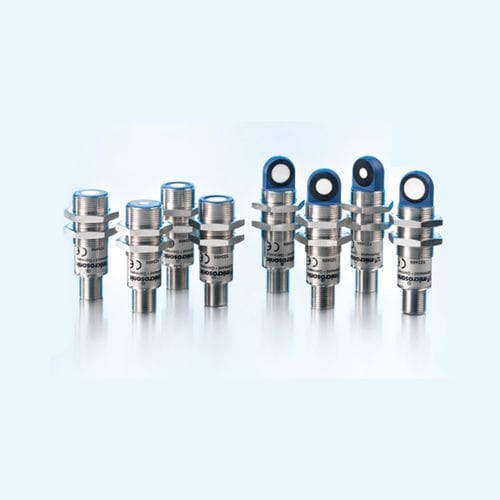

超音波式近接センサ pico+ series

円筒形M18M12

pico+"小さいヤツ"は、すべて行うことができます。:4レンジ、3出力信号、2つの異なるハウジング及び1つのIO-Linkインターフェース 特徴 90°アングルのヘッド IOリンクインターフェース 新しい工業標準をサポート 自動同期及び複数動作 至近距離で最大10個のセンサーが同時動作 ベーシック 1プッシュ・プル・スイッチ出力 pnp又はnpnベース 20 mmから1.3 mの測定範囲で4検知範囲 5番ピンでのマイクロソニック社ティーチイン 0.069–0.10 mmの分解能 10–30 Vの動作電圧 リンクコントロール PCからセンサーを設定 詳細 pico+超音波センサー M18ネジスリーブでわずか41 mmのハウジング長のコンパクトなシリーズです。軸ビーム方向の種類に加え、90 °アングルヘッドかつ径ビーム方向のハウジングもあります。 20 mmから1.3 mの4検知範囲かつ3つの異なる出力段、このセンサー・ファミリーは広い範囲のアプリケーションをカバーしています。 プッシュ・プル出力段を備えたセンサーは、SIOとIOリンクモードをサポートしています。アナログ主力を備えたセンサーは、オプリョンで4-20 mA電流出力または0-10 V電圧出力をご利用いただけます。 SIOモードでは、センサーは5番ピンによりマイクロソニック社ティーチイン手順を使用して設定されます。 スイッチ出力を備えたセンサーのもつ3つの動作モード: 単一スイッチングポイント 双方向反射バリア ウィンドウ・モード 単一スイッチング・ポイントのティーチイン お望みの距離に検知する目的物(1)を配置 +UBを5番ピンに約3秒間接続 次に再度、+UBを5番ピンに約1秒間接続 双方向反射バリアのティーチイン 固定リフレクターと共に +UBを5番ピンに約3秒間接続 次に再度、+UBを5番ピンに約10秒間接続 ウィンドウの設定 ウィンドウ近端(1)に目的物を配置 +UBを5番ピンに約3秒間接続 ウィンドウ遠端(2)に目的物を移動 再度+UBを5番ピンに約1秒間接続 NCC/NOC NCC/NOC及び立ち上がり/立ち下がりアナログ特性曲線も5番ピンを介して設定できます。 緑色と黄色のLED 出力の状況を表示し、マイクロソニック社ティーチインをサポートします。 リンクコントロール オプションで、pico+センサーの拡張パラメータ設定が可能に。アクセサリーとして、LCA-2リンクコントロール・アダプターを、pico+センサーをPCに接続するのにご使用いただけます。
