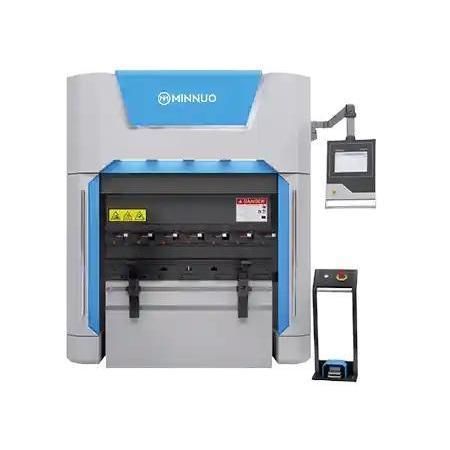

サーボ電動プレスブレーキ EP-35T1250

CNC2軸高速

概要
EP-35T1250は、薄板の精密曲げ加工向けに設計されたコンパクトなフル電動サーボ式プレスブレーキです。35トンの曲げ能力、1250 mmの曲げ長、Y軸に6.5 kWのサーボモーターを搭載し、油圧式に比べて繰り返し精度が高く、低騒音・省エネルギーな稼働を実現します。

製品の主な仕様

• 曲げ能力：35 T
• Y軸サーボモーター：6.5 kW
• 曲げ長：1250 mm
• 柱間ピッチ：1130 mm

ハイライト / 主な機能

• フル電動式（油圧オイル不要）：メンテナンスが簡素化され、漏油のリスクがない。
• 高精度のY軸サーボ制御：プログラム可能なマルチステップ曲げで精度と再現性を確保。
• コンパクトな設置面積：スペースの限られた工場や生産セルに適合。
• 高速曲げかつ低騒音（≤70 dB）：屋内生産環境に適した静音性。
• CNC制御互換：Delem、ESA、KND等のシステムに対応。

推奨構成

• 複雑な部品の位置決めのための多軸（X、R）CNCバックゲージ。
• 金型交換時間を短縮するクイッククランプシステム。
• リアルタイムで曲げ角を補正するレーザー角度測定システム。
• 長物や薄物の曲げ時に安定させるリニア前方支持アーム。
• 作業効率と安全性向上のためのフットペダル＋非常停止装置。

適用事例

• 顧客：電気筐体メーカー（東南アジア）
• ワークピース：工業用分電盤向け 1.5 mm 粉体塗装鋼板
• 構成：EP-35T1250 + Delem DA-53T + X/R軸バックゲージ
• 結果：曲げ角精度 ±0.3°、サイクルタイム 約10秒/個、油圧プレス比でのエネルギー使用量約58%削減、騒音 < 70 dB、稼働停止時間 35%削減

製品仕様

• モデル：EP-35T1250
• 曲げ能力：35 T
• Y軸サーボモーター：6.5 kW
• 曲げ長：1250 mm
• 柱間ピッチ：1130 mm
• 喉深さ（Throat Depth）：410 mm
• 最大開口（Daylight）：470 mm
• コントローラ：SL100-P4/6（Delem/ESA/KND互換）
• 設置電力：15 kVA
• 外形寸法（L×W×H）：1475 × 1358 × 2439 mm
• 機械質量：3000 kg
• 他モデル：EP-43T2000（43T、2000 mm、7.5 kW）；EP-65T2500（65T、2500 mm、15 kW）

特性 / 技術仕様

• 曲げ能力：35 T
• 曲げ長：1250 mm
• Y軸サーボモーター出力：6.5 kW
• 柱間ピッチ：1130 mm
• 喉深さ：410 mm
• 最大開口（Daylight）：470 mm
• Yストローク：200 mm
• Xストローク：500 mm
• コントローラ：SL100-P4/6（Delem/ESA/KND互換）
• 設置電力：15 kVA
• 機械寸法（L×W×H）：1475 × 1358 × 2439 mm
• 機械重量：3000 kg
