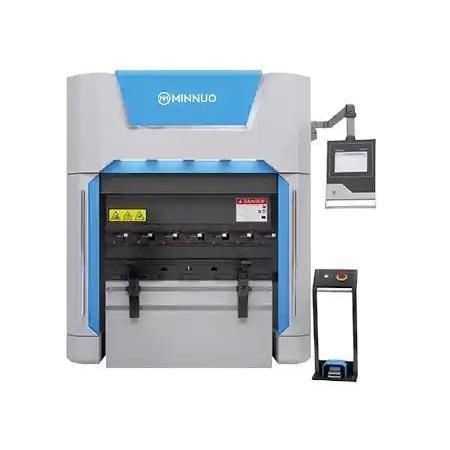

サーボ電動プレスブレーキ EP-43T2000

CNC2軸工場用

概要
EP-43T2000は長尺の板金部品向けに最適化された中容量のサーボ式プレスブレーキです。43 Tの曲げ能力、2000 mmの作業長、Y軸7.5 kWサーボモーターを備え、精密な位置制御、低騒音、省エネ性を両立したバッチ生産やカスタム生産向け機種です。

主な特徴

• 電動サーボ方式—油圧油不要：メンテナンス低減と油漏れリスクの排除。
• 7.5 kW Y軸サーボ（リアルタイム位置制御）により薄板〜中厚板で安定した再現性の高い曲げを実現。
• 2000 mmの曲げ長さ・43 Tの押付力：パネル、ブラケット、シャーシ、構造用板に適合。
• 静音・クリーンな稼働（事例では < 70 dB）。
• Delem、ESA、KND等に対応する統合CNC制御で多段プログラムやバックゲージ連動が可能。

推奨構成

• 高精度の位置決めを実現するCNCバックゲージ（X＋R軸）。
• 金型交換時間を短縮するクイックダイチェンジシステム。
• レーザー曲げ角度補正によるサイクル内自動角度調整。
• 長物の安定化と作業負担低減のためのエア式フロントサポートアーム。
• フットペダル＋非常停止による安全で使いやすい操作系。

適用事例

• 顧客：電装盤・制御盤サプライヤー（東欧）。
• ワーク：亜鉛めっき鋼板 1.2–2.0 mm、最大長 1800 mm。
• 典型構成：EP-43T2000 + ESA S660 コントローラ + 2軸 CNC バックゲージ。
• 成果：曲げ角度偏差 ≤ ±0.3°、材料歩留まり約15%向上、従来油圧比でエネルギー約55%節約、騒音 < 70 dB、自動角度補正により生産性約30%向上。

製品仕様（抜粋）
Specifications | Unit | EP-35T1250 | EP-43T2000 | EP-65T2500
Bending Capacity | T | 35 | 43 | 65
Y-axis Servo Motor | kW | 6.5 | 7.5 | 15
Bending Length | mm | 1250 | 2000 | 2500
Column Pitch | mm | 1130 | 1400 | 2100
Throat Depth | mm | 410 | 410 | 410
Daylight | mm | 470 | 470 | 470
Slider Inclination | ° | ±30 | ±30 | ±30
Y Rapid Speed | mm/s | 135 | 180 | 160
Y Working Speed | mm/s | 50 | 50 | 50
Y Retrack Speed | mm/s | 135 | 180 | 165
X Rapid Speed | mm/s | 500 | 500 | 500
R Rapid Speed | mm/s | 200 | 200 | 200
Z1/Z2 Rapid Speed | mm/s | 400 | 400 | 400
Positioning Accuracy (Y/X/R/Z1/Z2) | mm | ±0.01 / ±0.02 / ±0.1 / ±0.1 | ±0.01 / ±0.02 / ±0.1 / ±0.1 | ±0.01 / ±0.02 / ±0.1 / ±0.1
Y Stroke / X Stroke / R Stroke / Z1/Z2 Stroke | mm | 200 / 500 / 140 / 400 | 200 / 500 / 140 / 600 | 200 / 500 / 140 / 900
Controller System | | SL100-P4/6 | SL100-P4/6 | SL100-P4/6
Installed capacity | kVA | 15 | 15 | 25
Dimension (W×D×H) | mm | 1475×1358×2439 | 2020×1388×2439 | 2520×1700×2664
Weight | kg | 3000 | 3300 | 5100

技術仕様

• モデル：EP-43T2000
• 曲げ能力：43 T
• 曲げ長さ：2000 mm
• Y軸サーボモーター：7.5 kW
• コラムピッチ：1400 mm
• ノッチ深さ（スロート深さ）：410 mm
• Daylight：470 mm
• スライダ傾斜：±30°
• Y速度：早送り 180 mm/s、作業 50 mm/s、再トラック 180 mm/s
• X早送り速度：500 mm/s；Xストローク：500 mm
• R早送り速度：200 mm/s；Rストローク：140 mm
• Z1/Z2早送り速度：400 mm/s；Z1/Z2ストローク：600 mm
• 位置決め精度：Y ±0.01 mm；X ±0.02 mm；R ±0.1 mm；Z1/Z2 ±0.1 mm
• コントローラ：SL100-P4/6
• 設置容量：15 kVA
• 外形寸法（W×D×H）：2020×1388×2439 mm
• 重量：3300 kg
