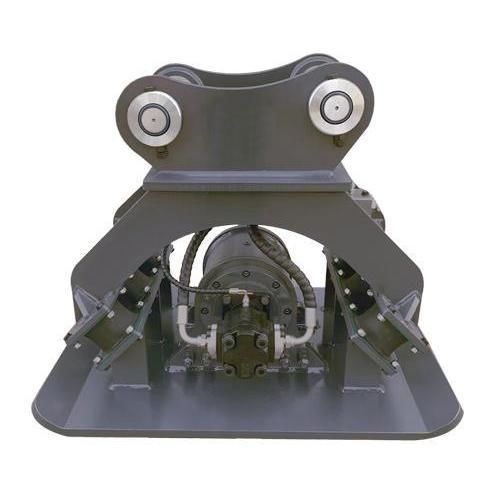

前進振動プレート MHG series

掘削機用遠隔操作式圧縮

概要
MHGシリーズの掘削機取付け振動プレートコンパクターは、土木・造成工事向けに効率的な締固めを提供します。油圧でショベルのアームに取り付ける設計により、狭小箇所や基礎付近、障害物周り、傾斜地などローラーが使えない場所での遠隔締固めが可能です。

操作と安全性
ショベルアームに装着してキャブから遠隔操作するため、オペレータの安全性が向上し作業アクセスが容易になります。過負荷保護や力の最適配分により、油圧部品への過度な負担を軽減します。

主な特長

• ショベルの油圧系に直接接続できる油圧駆動
• 土質や溝幅に応じた調整可能なベースサイズ
• 位置決めを容易にする回転式プレート
• 油圧部品を保護する過負荷保護機能
• 均一な締固めを実現する力の分散設計
• 現場の騒音を低減する低騒音設計
• 溝の埋め戻し、地盤平坦化、盛土の締固め、杭やポールの設置・撤去に適合
• 1年保証

用途

• 配管溝などの溝埋戻し
• 地盤や表面のレベリング
• 盛土や斜面の締固め
• ポール・杭の設置および撤去
• 基礎や障害物付近での締固め

機種と詳細仕様
MHG-02/04

• 機械稼働質量: 4〜12 トン
• 打撃力: 4 トン
• 最大振動数: 2000 rpm
• 本体重量: 300 kg
• 作動圧力: 110〜140 bar
• 油量: 45〜75 l/min
• プレート寸法 (L×W×T): 900×500×25 mm
• 全高: 730 mm
• 全幅: 550 mm

MHG-06

• 機械稼働質量: 4〜12 トン
• 打撃力: 6.5 トン
• 最大振動数: 2000 rpm
• 本体重量: 600 kg
• 作動圧力: 150〜170 bar
• 油量: 85〜105 l/min
• プレート寸法 (L×W×T): 1160×700×28 mm
• 全高: 730 mm
• 全幅: 550 mm

MHG-08

• 機械稼働質量: 18〜27 トン
• 打撃力: 15 トン
• 最大振動数: 2000 rpm
• 本体重量: 850 kg
• 作動圧力: 160〜180 bar
• 油量: 120〜170 l/min
• プレート寸法 (L×W×T): 1350×900×30 mm
• 全高: 900 mm
• 全幅: 700 mm

技術的特徴

• シリーズ: MHG
• 取付けタイプ: 掘削機取付け振動プレートコンパクター
• 駆動方式: 油圧式
• 調整機能: 複数のベースサイズおよび回転機能による精密位置決め
• 安全機能: 過負荷保護および力の分散設計
• 騒音特性: 低騒音設計
• 代表的な用途: 溝埋戻し、平坦化、盛土締固め、ポール設置/撤去
• 保証: 1年
