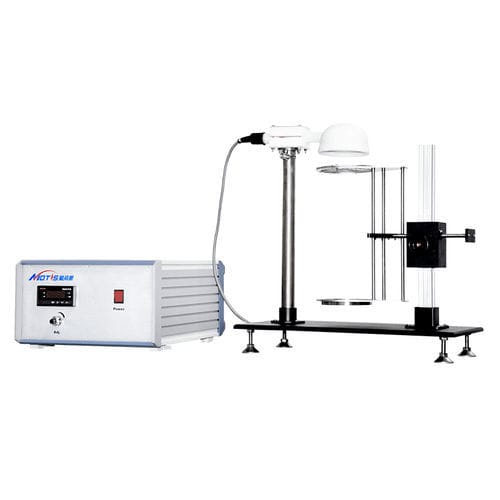

熱放射試験機器 NF P 92-505

熱流束自動材料

NF P92-505/ECE R118に準拠した滴下試験装置は、500Wの放射熱源下で材料の溶融挙動を測定するために使用されます。 NF P92-505試験中、試験片は水平に置かれ、上方の電気ラジエーターにさらされます。試験片の下には液滴を集めるための受け皿が設置されています。液滴が発火しているかどうかを確認するため、受け皿に綿毛を数枚入れる。 滴下試験装置の構成 - フランス独自のエピラジエーター式熱放射源、定格出力500W、放射面は直径100mmの半透明のガラス石英ディスクでできている。 - 可動式ハンドルにより、エピラジエーターを試料の上でわずかに回転させたり、取り外したりすることができる。 - 高さ調節機能付きの試料支持台。 - 液滴を回収するための受け皿が、試料ホルダーの300mm下に設置されている。 - エピラジエーター放射率制御用パワーコントロールユニット。 - NF P92-505に準拠した熱量計（エピラジエーター校正用）。 - ECE R118 Annex 7 に準拠した水冷式熱流束計（エピラジエーター校正用）。 建築材料のフランスM分類 (NF P 92-507) 火災に対する反応」試験により、材料はM0からM4までの5つのカテゴリーに分類される。適用される特定の規格は使用目的によって異なり、すべての材料について試験方法が定義されています。 - M0 - 不燃性（発熱量≦2.5 MJ/kg） - M1 - 不燃性（発熱量＞2.5 MJ/kg） - M2 - 引火性が低い - M3 - 中程度の燃焼性 - M4 - 高燃焼性
