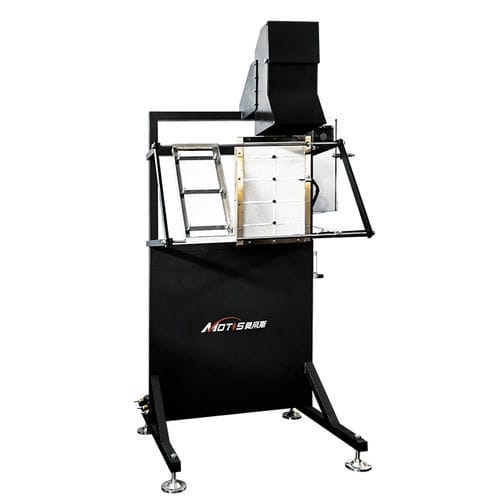

可燃性試験装置 RPFS

材料建築材プラスチック用

ASTM E162に準拠したラジアントパネル火炎伝播測定器は、建築材料およびセル状プラスチック材料の表面燃焼性を測定するために設計されています。 ASTM E162試験では、6インチ×8インチの傾斜した試験片を12インチ×18インチのガス燃焼式輻射熱パネルの前に置きます。試験片の上縁に点火し、オペレータは火炎前線がダウンロードしながら進行する距離と時間を記録します。同時に、システムは輻射熱パネル上部の煙突の温度上昇を記録する。試験結果は輻射パネル指数(Is)となり、火炎の広がりと熱伝導(煙突内の温度上昇)によって決定される。 輻射パネル火炎伝播装置の構成は以下の通り： - ポーラスセメントと鋳鉄製ハウジングでできた12インチ×18インチのラジアントパネル。 - プロパンガスと空気を混合するベンチャー型アスピレーター。 - 9.4L/sの空気を供給するための遠心式ブロワー。 - プロパンガスを輻射パネルに供給するガス供給システム。 - ラジアントパネル点火用の電気点火装置と自動カットオフバルブ。 - 燃焼中のラジアントパネルの表面温度を測定するためのパイロメーター。 - ステンレス製校正用バーナーとメタンガス流量計。 - 炎の広がりを測定するための3''観察マーク付きステンレス製試料ホルダー。 - ステンレス製パイロットバーナーとアセチレンガス流量計 - Kタイプ熱電対8個付きステンレス製スタック - 1秒ごとに温度と時間を収集するデータ収集システム - システムキャリブレーション、ベースライン手順、テスト手順、データ＆レポートエクスポート機能を備えたオペレーションソフトウェア。
