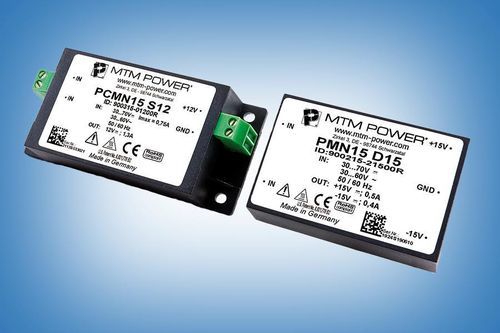

プリント基板用電源 PMN15 S12

AC/DC単一出力CE

製品
PMN/PCMN15 低電圧シリーズのAC/DC電源モジュール。基板実装（PCB）型で、産業およびプロセス制御システムの電子・電気回路への分散電源用途に適しています。

特長

• 広い入力範囲（AC 30–60 V / DC 30–70 V）
• 高い絶縁強度：3.3 kVrms
• 定格出力：12 V、1.3 A（15.6 W）
• 基板実装により直接実装可能
• 効率 ≥73 %

用途

• 産業および自動化用途の分散電源
• 計測・制御機器や実験室機器の電子・電気回路への給電
• 基板実装（PMN）またはシャーシ実装（PCMN）として利用可能

仕様（要約）
出力容量：15.6 W
AC入力：30 - 60 V
DC入力：30 - 70 V
出力電圧 U1：12 V
出力電流 I1：1.3 A
効率：≥73 %
取付方法：基板実装（PCB）
寸法：76.0 x 50.7 x 22.7 mm
質量：150 g

特性 / 技術仕様

• シリーズ：PMN/PCMN15 低電圧モジュール
• 型番：PMN15 S12
• 定格出力電圧：12 V（U1）
• 定格出力電流：1.3 A（I1）
• 定格出力容量：15.6 W
• 入力範囲：AC 30–60 V；DC 30–70 V
• 絶縁耐圧：3.3 kVrms
• 効率：≥73 %
• 取付：基板実装（PCB）
• 機械寸法（L x W x H）：76.0 x 50.7 x 22.7 mm
• 質量：150 g
