シャシー取り付け式電源 PCMN15 D12

AC/DCデュアル出力CE

製品概要
産業用途向けの分散型AC/DC電源、PCMNシリーズのシャーシ取付け版です。定格12Wで、+12 V（0.6 A）および-12 V（0.4 A）の二重出力を提供します。広いAC/DC入力範囲に対応し、3.3 kVrmsの絶縁を備えています。制御盤や機器への組み込みに適したコンパクトなシャーシ設計です。

特長

• 広い入力範囲：AC 30 - 60 V / DC 30 - 70 V
• 高絶縁：3.3 kVrms
• 二重出力：+12 V（0.6 A）および-12 V（0.4 A）
• 効率：≥66 %
• 分散設置向けのシャーシ取付け

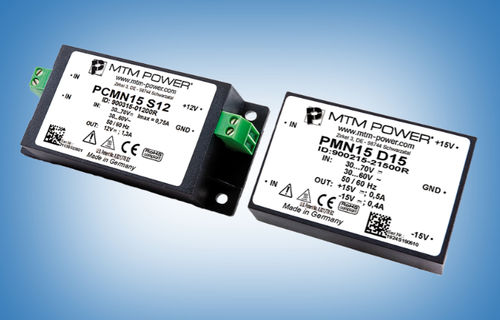

• 図示：類似（製品画像は代表例）

用途

• 産業用途の分散電源
• プロセス計測・制御技術の電子・電気回路への給電
• 試験/研究室用機器
• システムおよび情報技術機器

技術データ（表）
出力容量：12 W
AC入力：30 - 60 V
DC入力：30 - 70 V
出力電圧 U1：12 V
出力電流 I1：0.6 A
出力電圧 U2：-12 V
出力電流 I2：0.4 A
絶縁：3.3 kVrms
効率：≥66 %
取付形式：シャーシ取付け
寸法：110.0 x 50.8 x 23.0 mm
重量：200 g

仕様

• 出力容量：12 W
• AC入力範囲：30 - 60 V
• DC入力範囲：30 - 70 V
• 出力1：12 V、0.6 A
• 出力2：-12 V、0.4 A
• 絶縁：3.3 kVrms
• 効率：≥66 %
• 取付：シャーシ取付け
• 寸法：110.0 x 50.8 x 23.0 mm
• 重量：200 g
