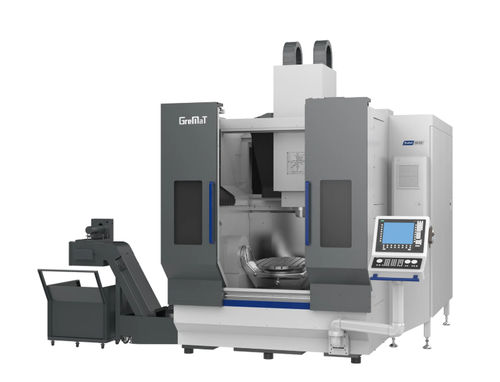

5軸マシニングセンタ U630 縦型ガントリー型コラム型
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸
- 主軸の方向
- 縦型
- タイプ
- ガントリー型, コラム型
- スピンドル
- HSK A-63
- ツールステーション数
- 40ツール, 16ツール, 30ツール, 200ツール
- 関連機能
- 切断
- 応用
- 重加工用
- その他の特徴
- 高出力, 高精度, 高剛性
- X軸移動距離
750 mm
(29.53 in)- Y軸移動距離
800 mm
(31.5 in)- Z軸移動距離
600 mm
(23.62 in)- 回転速度
18,000 rpm
(113,097 rad.min-1)- 出力
30 kW
(40.79 hp)- X軸の移動速度
最少: 1 mm/min
(0 in/s)最大: 10,000 mm/min
(6.56 in/s)- Y軸の移動速度
最少: 1 mm/min
(0 in/s)最大: 10,000 mm/min
(6.56 in/s)- Z軸の移動速度
最少: 1 mm/min
(0 in/s)最大: 10,000 mm/min
(6.56 in/s)- 最大テーブル積載量
850 kg
(1,874 lb)- 最大ツール重量
8 kg
(17.6 lb)- 位置決め精度
0.006 mm
(0.00024 in)- 繰返し精度
0.003 mm
(0.00012 in)- ツール交換時間
4 s
- 総重量
19,500 kg
(42,990.14 lb)- 全長
2,728 mm
(107.4 in)- 全幅
3,760 mm
(148 in)- 全高
3,726 mm
(146.7 in)
詳細
自動化されたシステムでの信頼性の高い加工プロセスのために、生産キャビンは切屑処理に最適化されたステンレス鋼クラッドで構成され、左右/前後からの統合ベッドフラッシングが理想的な切屑処理を実現します。
能力
最大ワーク径 mm - 650
主軸面からテーブル面までの距離 - mm - 120-720
A軸移動量 - 230° (±115°)
C軸移動量 - 360
早送り速度 - m/min - 36
最高回転数 A/C - rpm - 60/ 100
スピンドル
スピンドル駆動タイプ
ビルトインモータースピンドル
スピンドルテーパ穴
電動スピンドルの定格トルク - Nm - 72
スイベルテーブル
テーブルサイズ - mm - .630
回転軸基準穴 - mm - Φ50 H8
T溝 - mm - 7-18 × 80
連続トルク A/C - Nm - 1290 ×2/600
最大トルク A/C - Nm - 2400 ×2/ 1100
ツールチェンジャー
タイプ - チェーンタイプ
工具最大径（フル/サイドエンプティ） - mm - Φ75/Φ120
最大工具長 - mm - Φ300
最大工具重量 - Kg - 8
制御システム
数値制御システム-シーメンス840D
X/Y/Z/A*2/C 軸モーター出力 - kW - 4 .3/5 .2/4 .3/6 .25*2/4 .46
サーボモーター定格トルク X/Y/Z - Nm - 27/36/27
精度
位置決め精度 A/C - arc-sec - 5
繰り返し精度 A/C - arc-sec - 3
その他
スクリュー仕様 X/Y/Z - mm - 40/55/40
ガイドウェイ仕様 X/Y/Z - mm - ローラー 45/45/45
出力容量 - kW - 68
圧縮空気 - Mpa - 0 .6-0 .8
---
