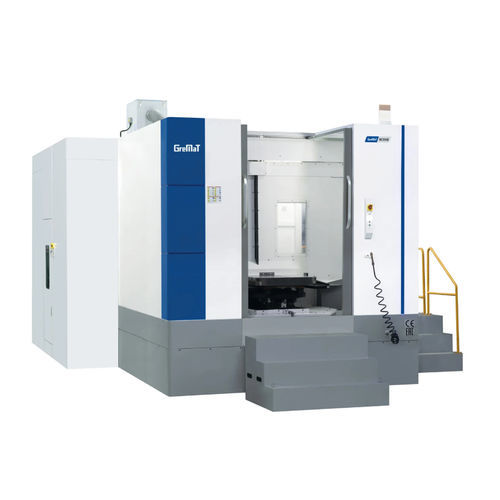

3軸マシニングセンタ MC800H

横型コラム型BT 50

超精密中ぐり盤の設計思想に合致した、X軸としてコラムが、Z軸としてワークテーブルが移動する直立Tベース構造。ワークテーブルがワークを静止主軸に搬送しながら加工することで、主軸の剛性と精度を最大限に引き出します。 1.有限要素法(FEM)解析により、機械剛性を確保しながら、最適な機械設計と最適な構造メリットを提供します。ミーハナイト標準鋳造と2回の時効処理により、長期信頼性を実現。 2.大型主軸ユニットBT50-190は、低速重切削から高速精密切削まで幅広い加工に対応します。 3.全3軸に大型ローラー式リニアモーションガイドウェイを採用し、高剛性、スムーズなスライド、安定した精度、メンテナンス性を実現。 4.Sevo駆動インデックスワークテーブルB軸と油圧ロックは、高速インデックス速度と重切削剛性を保証します。 5.インデックス作業台はカービックカップリングを採用し、高精度なインデックスを実現。 6.X-Y-Z軸のボールネジ両端のボールネジブラケットは、高精度の駆動と位置決めのためにプリロードされています。 7.MC-Hシリーズでは、2本のX軸リニアガイドレールを異なる水平面に配置した段差のあるベースとコラム設計により、スピンドルヘッドコラムアセンブリの剛性と安定性を高めています。 テーブル ワークテーブル面積 - mm - 800×800 Tスロット（幅×個数×距離） - mm - 5×22T×160 収容能力 主軸端からテーブルまで mm - 45-1145 主軸中心からコラムまで - mm - 150-1350 主軸 スピンドル穴寸法 - BT50-190 フィード＆マガジン X/Y/Z軸の早送り変位 - m/min - 24 ATC容量/タイプ - ディスク - 40, *60
