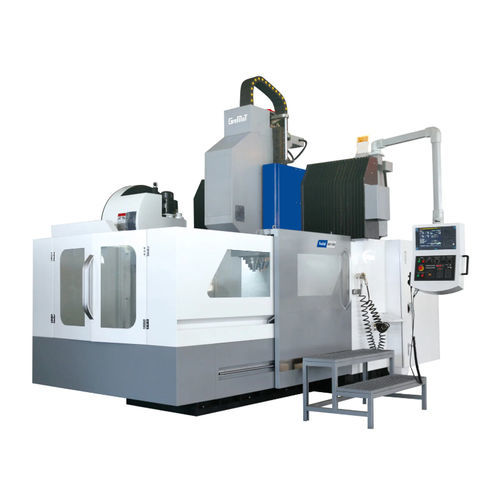

3軸フライス盤 GM1580 縦型ガントリー型BT 50
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 縦型
- タイプ
- ガントリー型
- スピンドル
- BT 50
- ツールステーション数
- 24ツールステーション
- その他の特徴
- 高剛性, 高出力
- X軸移動距離
1,500 mm
(59.06 in)- Y軸移動距離
1,000 mm
(39.37 in)- Z軸移動距離
620 mm
(24.41 in)- 回転速度
6,000 rpm, 8,000 rpm
(37,699 rad.min-1, 50,265 rad.min-1)- 出力
15 kW, 18.5 kW
(20.39 hp, 25.15 hp)- X軸の移動速度
20 m/min
- Y軸の移動速度
20 m/min
- Z軸の移動速度
20 m/min
- 最大テーブル積載量
1,800 kg
(3,968 lb)- 最大ツール重量
15 kg
(33.1 lb)- 総重量
15,000 kg
(33,069.34 lb)- 全長
4,500 mm
(177.2 in)- 全幅
3,700 mm
(145.7 in)- 全高
3,700 mm
(145.7 in)
詳細
リブ補強された作業テーブルは、加工の安定性を高めながら振動を抑制します。
有限要素法(FEM)解析により、機械剛性を確保しながら、最適な機械設計と軽量構造のメリットを提供します。
テーブル
テーブルサイズ - mm - 1600 × 800
Tスロット（幅×本数×距離） - mm - 22 × 5 × 140
容量
主軸端からテーブルまで - mm - 150-770
ガントリー幅 - mm - 950
ガイドタイプ - LM ( ローラー )
フィード
最大送り速度 - mm/min - 10000
その他
電力容量 - kVA - 40
---
