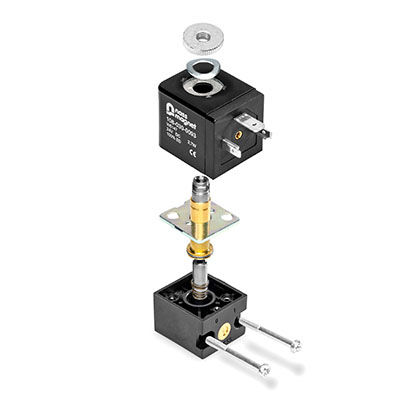

直動式電磁弁 System 6

2方向2位置常開型常閉型

システム6 "という名前は、ソレノイドコイル、アーマチュアシステム、ソレノイドオペレータ、ソレノイドバルブのモジュラーシステムを表しています。すべてのバルブコンポーネントのアーマチュアの直径は約6mmです。この値がこのタイプの大きな特徴です。コンポーネントの効率は、長年のシミュレーション、建設、実用試験で最適に高められています。 システム6の応用 システム6のソレノイドオペレーターとソレノイドバルブは、2/2または3/2方弁の操作に使用できます。使用可能なスイッチ機能は、ノーマルクローズとノーマルオープンです。このシリーズの3/2方弁の場合、操作圧力と呼び幅の典型的な最大値は10bar/1mmです。2/2方弁の場合、最大操作圧力は16 bar、最大呼び幅は1.8 mmです。 システム6のコンポーネントは、主に空気圧のパイロットバルブとして使用されます。ソレノイドオペレーターとソレノイドバルブは、圧縮空気またはその他の中性ガス用に設計されています。 nassマグネットとの事前の合意に基づき、他の物質の使用も可能です。 機能 ソレノイドオペレーター/電磁弁（標準仕様、3/2ウェイ、ノーマルクローズ）が非通電の間、アーマチュア(1)はリセットスプリング(2)によって下側の弁座(3)に押し下げられます。下側の弁座はシールエレメント(4)によって閉じられます。このスイッチ位置では、磁気コアの上部弁座(5)は開いています。バルブが通電されると、磁力がリセットスプリングの力を上回り、アーマチュアを反対側の極端な位置に動かします。この場合、上部弁座(5)はシールエレメント(6)によって閉じられ、下部弁座(3)は開いています。
