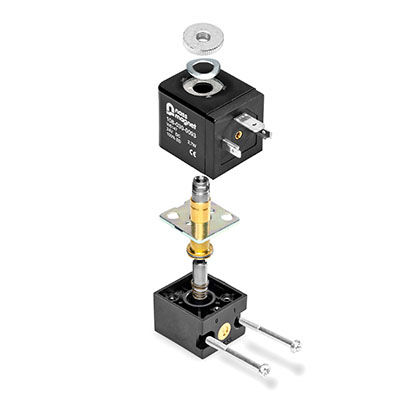

直動式電磁弁 System 13

2方向2位置水

システム13 "という名前は、ソレノイドコイル、アーマチュアシステム、ソレノイドオペレータ、ソレノイドバルブのモジュラーシステムを表しています。すべてのバルブコンポーネントのアーマチュアの直径は約13mmです。この値がこのタイプの大きな特徴です。コンポーネントの効率は、長年のシミュレーション、建設、実用試験で最適に高められています。 システム13の応用 システム13のソレノイドオペレーターとソレノイドバルブは、2/2または3/2ウェイバルブ、特に空気圧の操作に使用できます。 使用可能なスイッチ機能は、ノーマルクローズとノーマルオープンです。 このシリーズの3/2方弁の場合、作動圧力と呼び幅の典型的な最大値は40bar/5mmです。ソレノイドオペレーターとソレノイドバルブは、圧縮空気またはその他の中性ガス用に設計されています。 2/2ウェイソレノイドオペレーターとソレノイドバルブは、非攻撃性液体の制御にも使用できます。 機能 ソレノイドオペレータ/電磁弁が非通電の間、アーマチュア(1)はリセットスプリング(2)によって下部弁座(3)に押し下げられます。下部弁座はシールエレメント(4)によって閉じられています。このスイッチ位置では、磁気コアの上部弁座(5)は開いています。バルブが通電されると、磁力がリセットスプリングの力を上回り、アーマチュアを反対側の極端な位置に動かします。この場合、上部弁座(5)はシールエレメント(6)によって閉じられ、下部弁座(3)は開いています。 ソレノイドオペレータとソレノイドバルブは同じ機能を持っています。ただし、ソレノイドオペレーターをご注文の場合、下部弁座とバルブ本体は出荷されません。
