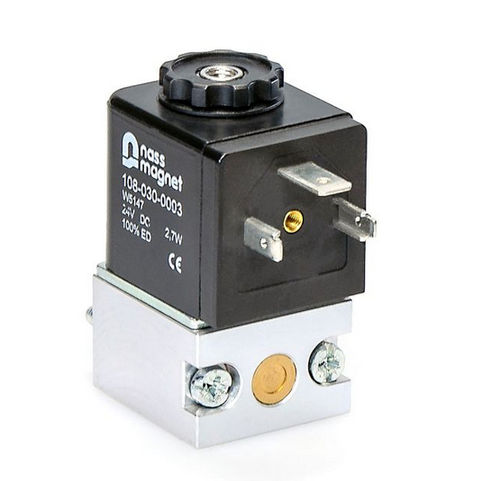

直接作動式電磁弁 System 8

3方向2位置常開型常閉型

システム8 "という名前は、ソレノイドコイル、アーマチュアシステム、ソレノイドオペレータ、ソレノイドバルブのモジュラーシステムを表しています。すべてのバルブコンポーネントのアーマチュアの直径は約8mmです。この値がこのタイプの大きな特徴です。コンポーネントの効率は、長年のシミュレーション、建設、実用試験で最適に高められています。 システム8の応用 システム8のソレノイドオペレーターとソレノイドバルブは、2/2または3/2ウェイバルブの操作、特に空気圧の操作に使用できます。 使用可能なスイッチ機能は、ノーマルクローズとノーマルオープンです。 このシリーズの3/2方弁の場合、動作圧力と公称オリフィスの典型的な最大値は16 bar/2.5 mmです。2/2ウェイソレノイドオペレーターとソレノイドバルブは、液体制御にも使用できます。 機能 ソレノイドオペレーター/電磁弁が非通電の間、アーマチュア(1)はリセットスプリング(2)によって下側の弁座(3)に押し下げられます。下部弁座はシールエレメント(4)によって閉じられています。このスイッチ位置では、磁気コアの上部弁座(5)は開いています。バルブが通電されると、磁力はリセットスプリングの力を上回り、アーマチュアを反対側の極端な位置に動かします。この場合 この場合、上部弁座(5)はシールエレメント(6)によって閉じられ、下部弁座(3)は開いています。 ソレノイドオペレータとソレノイドバルブは同じ機能を持っています。ただし、ソレノイドオペレーターをご注文の場合、下部弁座とバルブ本体は出荷されません。 これらの部品はお客様がご用意ください。
