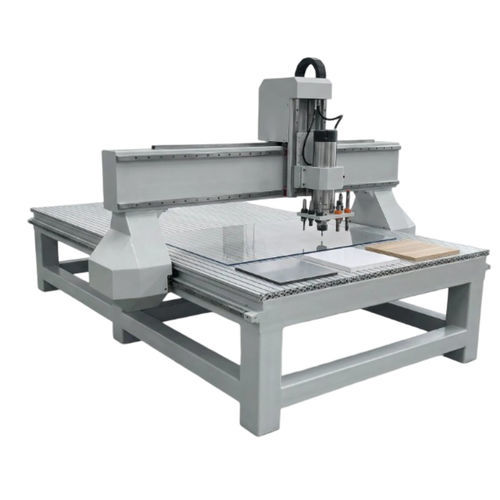

木材処理マシン用CNC制御カード CSS-001

梱包機用4軸3軸

製品概要
Intelligent Edge‑Tracing CNCコントローラは、広告看板製作や木工向けCNC用途向けに設計された、完全統合型の動作制御システムです。PCIeモーションコントロールカード、CCDビジョンモジュール、専用のエッジトレースソフトを組み合わせ、印刷済みの基準マークを自動検出し、材料の伸びや回転を補正して、精密な切断・彫刻経路を単一の制御プラットフォーム上で実行します。

主な特徴

• デュアルモード動作：標準CNCルーティングとビジョンガイドのエッジトレースを1台で実現
• CCDカメラの自動較正により位置決め精度 ≤ 0.1 mm
• 印刷材料の伸び／回転による歪みを自動補正
• 長時間生産でも通信途切れのないPCIeバスインターフェース
• 振動ナイフ、ドラッグナイフ、スピンドル工具をサポート
• 自動マーク検出が失敗した場合の手動フォールバックモード（生産停止を回避）

システム構成
制御軸 — 標準3軸（XYZ）；振動ナイフモジュール使用時は4軸（XYZ+U）
位置決め精度 — ≤ 0.1 mm
I/O端子 — 合計40端子
バスインターフェース — PCIe（安定した通信、ドロップアウトなし）
ビジョンシステム — 自動較正機能付きCCDカメラ
対応モード — 標準ルーティング／エッジトレース／振動ナイフ
電源 — 24V DC
ホストインターフェース — PCIeスロット（一般的な産業用PCと互換）

I/Oポート構成
COM (Pin 1 / 16 / 17) — 共通アース
24V (Pin 3) — 24V電源入力
SVC (Pin 5) — VFDアナログ出力 0‑10V
SPIN (Pin 7) — スピンドル on/off 制御
SPCOOL (Pin 9) — クーラント on/off 制御
OIL (Pin 11) — 潤滑 on/off 制御
X0 / Y0 / Z0 (Pin 20 / 19 / 18) — 軸ホームセンサ
ESTOP (Pin 40) — 非常停止入力
START / STOP (Pin 38 / 37) — サイクル開始 / 停止
XD± / YD± / ZD± (右側) — ステッパーモータ用パルス／方向出力

主要機能

• リジストレーションマーク検出 — CCDによる自動キャプチャ＋手動フォールバック
• 歪み補正 — 印刷物の伸びと回転の補正
• カメラ較正 — ワンクリック自動較正とカメラ‑スピンドルオフセット測定
• ファイル形式 — 標準的なCNC彫刻ファイル形式をサポート
• ナイフ向き制御 — 振動／ドラッグナイフ用のU軸同期
• 特殊工具サポート — 圧力ナイフ、ドラッグナイフ、振動ナイフのパラメータ設定が可能

用途分野

• 広告・サイン — CCDマーク登録によるビニール、フォームボード、反射フィルムの自動切断
• 木工・家具 — MDF、合板、無垢材パネルの彫刻および輪郭切断
• パッケージ・段ボール — 段ボールやグレーボードのサンプルカットと折り線加工におけるビジョン補正
• 繊維・皮革製品 — 皮革、布地、合成素材のドラッグナイフ／振動ナイフ切断；U軸同期でナイフの向きを維持
• 自動車内装 — ダッシュボードトリム、シートパネル、カーペットインサートの精密切断（熱で伸びた材料の補正）
• OEM機械メーカー — 既存CNCにビジョンガイド切断を追加するプラグインPCIeコントロールカード＋ソフトウェアバンドル

カスタマイズ & OEM注意事項
ソリューション種別 — カスタムOEM：顧客の用途要件に合わせて設計
標準納期 — プロジェクトにより変動
最小注文数 — なし：単体試作から量産まで対応
ドキュメント — システムマニュアル、配線図、ソフトウェアパッケージ、カメラ較正ガイドを提供
対応産業 — 広告看板、木工、包装、繊維切断、自動車内装、皮革製品
OEM実績 — 製造実績30年以上；北米、欧州、東南アジアで1800+の産業OEM顧客

仕様

• 制御軸：標準3軸（XYZ）；振動ナイフ用にオプションで4軸（XYZ+U）
• 位置決め精度：≤ 0.1 mm
• I/Oポート：40端子（COM、24V入力、SVC、SPIN、SPCOOL、OIL、ホームセンサ、ESTOP、START/STOP、ステッパー出力を含む）
• バスインターフェース：PCIe（安定した通信、ドロップアウトなし）
• ビジョンシステム：ワンクリック自動較正とカメラ‑スピンドルオフセット測定機能を備えたCCDカメラ
• 対応モード：ルーティング、エッジトレース、振動ナイフ
• 電源：24V DC
• ホストインターフェース：一般的な産業用PC向けPCIeスロット互換
• ファイルサポート：標準的なCNC彫刻ファイル形式
• ナイフ制御：振動／ドラッグナイフ用のU軸同期；圧力ナイフ、ドラッグナイフ、振動ナイフをサポート
• 登録と補正：自動リジストレーションマーク検出（手動フォールバックあり）；印刷物の伸び・回転補正
