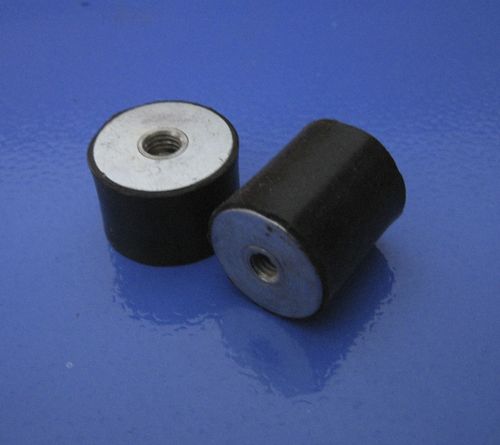

円筒防振マウント BS-C series

ゴム送風機用アクティブ除振装置

操作とインストール それらの弾性は、アーマチュアに平行なすべての方向において、垂直方向よりもはるかに大きいです。 の方向を示します。ゴムは方向に応じて圧縮またはせん断に基づいて動作します。 設置時に配置されます。この方向は、用途や目的に応じて作られています。 そのため、選択されたモデルに応じて、ナットやネジで取り付けられます。 固定された筐体に取り付けられ、他方は吊り下げられる機械に取り付けられています。 アプリケーション BS-Cタイプは、特に小型の設置に適しています。 モーターポンプ、モーター換気装置、乾燥機、ふるい、圧縮機、洗濯機、電気モーター 車載制御盤、測定器、制御盤、マイク 蛍光管など タイプ - 硬度 - 最大荷重 - 静的 - 寸法 (mm) たわみ - H - D - S - M I.R.H.D. - kg - mm BS-C30/30 - 60 - 40 - 2.7 - 30 - 30 - 8 - M8 BS-C40/30 - 60 - 76 - 2.5 - 30 - 40 - 10 - M10 BS-C50/35 - 60 - 120 - 3.9 - 35 - 50 - 10 - M10 BS-C75/40 - 60 - 300 - 4.8 - 40 - 75 - 12 - M12 BS-C100/60 - 60 - 520 - 5.3 - 60 - 100 - 14 - M16
