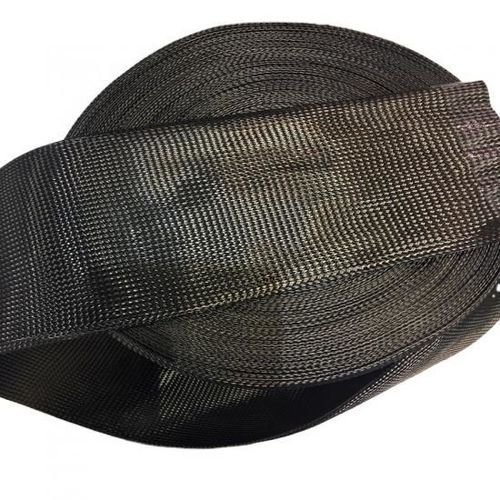

耐火対策用スリーブ

編込みカーボンファイバー製アラミド

説明
炭素繊維編組スリーブは、3K、6K、12Kの繊維糸を専用の編組工程で製造し、繊維配向45°の両軸（バイアキシャル）編組を形成します。ケブラー（アラミド）やガラス繊維のバリエーションも対応可能で、軽量でありながら高い剛性、ねじれ安定性、圧縮強度を備えています。スリーブは端を押し寄せると直径が拡大し、両端を引くと直径が減少します。圧縮は基準直径から約20～25％、引張で約60～65％の変化が典型です。

特長

• 電気絶縁性および保温性に優れる。
• 極めて軽量で寸法安定性が高い。
• 高い引張強度と耐熱性。
• 柔軟で取り付けが容易、ケーブルやホース、部品への適用が容易。

用途

• 形状不定のワイヤー、ケーブル、ホースの被覆・保護。集合体でのねじれ耐性に優れる。
• 航空宇宙、風力発電、海洋、排気系、スポーツ用品、産業機械などでの使用。

仕様（表）
Model | Fiber type | Spindle | Diameter Range (in mm) | Weight (g/m)
3K10 | 3K Carbon | 48 | 8-12 | 10
3K13 | 3K Carbon | 64 | 13-18 | 13
3K15 | 3K Carbon | 72 | 19-22 | 15
3K20 | 3K Carbon | 96 | 20-40 | 20
3K24 | 3K Carbon | 120 | 40-50 | 25
3K29 | 3K Carbon | 144 | 50-60 | 29
6K20 | 6K Carbon | 48 | 15-25 | 20
6K26 | 6K Carbon | 64 | 18-30 | 26
6K29 | 6K Carbon | 72 | 19-35 | 29
6K39 | 6K Carbon | 96 | 30-50 | 39
6K48 | 6K Carbon | 120 | 50-65 | 48
6K58 | 6K Carbon | 144 | 60-80 | 58
12K39 | 12K Carbon | 48 | 20-35 | 39
12K52 | 12K Carbon | 64 | 30-40 | 52
12K58 | 12K Carbon | 72 | 35-50 | 58
12K77 | 12K Carbon | 96 | 40-70 | 77
12K96 | 12K Carbon | 120 | 60-100 | 96
12K116 | 12K Carbon | 144 | 100-130 | 116
24K235 | 24K Carbon | 144 | 64-127 | 235

特性 / 技術仕様

• 材料種類：3K、6K、12Kの炭素繊維糸。要求によりケブラー（アラミド）やガラス繊維も対応可能。
• 編組配向：45°の両軸編組で高い剛性、ねじれ安定性、圧縮強度を実現。
• 機械的挙動：端を押すと拡大、引くと直径減少。圧縮約20～25％、引張約60～65％（基準直径比）。
• 代表的用途：電気絶縁、耐熱保護、高性能部材の補強、ワイヤー/ケーブル/ホースの保護。
• 例（型番 / 直径範囲 / 重量 g/m）：3K10（8-12 mm / 10 g/m）、3K13（13-18 mm / 13 g/m）、3K15（19-22 mm / 15 g/m）、3K20（20-40 mm / 20 g/m）、3K24（40-50 mm / 25 g/m）、3K29（50-60 mm / 29 g/m）、6K20（15-25 mm / 20 g/m）、6K26（18-30 mm / 26 g/m）、6K29（19-35 mm / 29 g/m）、6K39（30-50 mm / 39 g/m）、6K48（50-65 mm / 48 g/m）、6K58（60-80 mm / 58 g/m）、12K39（20-35 mm / 39 g/m）、12K52（30-40 mm / 52 g/m）、12K58（35-50 mm / 58 g/m）、12K77（40-70 mm / 77 g/m）、12K96（60-100 mm / 96 g/m）、12K116（100-130 mm / 116 g/m）、24K235（64-127 mm / 235 g/m）。
• 最小発注数（MOQ）：1個。
