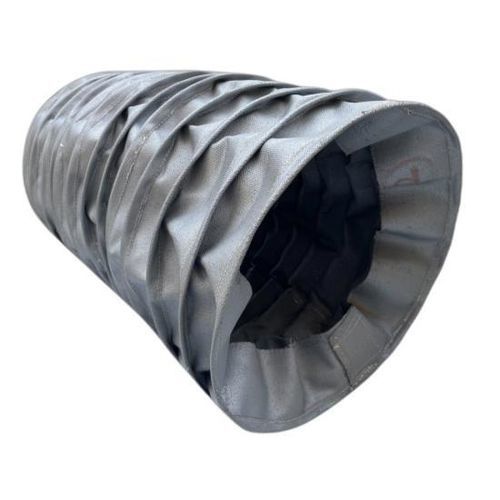

円形ベロー

円筒形PTFE塗装布製

製品概要
BSTFLEX の縫製ワイヤー支持ベローズは、大径・長ストロークなど過酷な産業用途向けに設計されたカスタム柔軟保護カバーです。内部ワイヤー支持構造が伸長・圧縮時のベロー形状を維持し、布地のたるみを最小限に抑え、繰り返しの動作でも安定した挙動を実現します。

用途
本ワイヤー補強布製ベローズは、油圧シリンダ、シャフト、アクチュエータ、伸縮機構およびその他の可動部を、粉じん、金属切粉、摩耗、油、冷却液、火花、熱から保護します。

構造と利点
柔軟な工業用生地と内部ワイヤー支持システムを組み合わせた構造です。ワイヤー補強により伸縮中の円形断面を維持し、生地の崩壊やたるみを軽減し、長いストロークでも制御された動作を可能にします。

• 寸法安定性の向上
• 大径ベローズの支持性向上
• 生地の崩壊やたるみの低減
• 長尺・長ストロークに適応
• 圧縮長と伸長長の効率的比率
• 柔軟なカスタム形状
• 高温用技術生地に対応

カスタム寸法とオプション
各ベローズは内径、外径、圧縮長、伸長長、ストローク、ワイヤー間隔、生地材料、取付仕様などをカスタム可能です。ワイヤー径、支持間隔、畝形状は径、動作頻度、要求される構造安定性に応じて調整されます。

材料

• コーティングナイロン（一般保護：柔軟性、耐摩耗性、汚染防止）
• シリコーンコーティングガラス繊維（高温用途、熱や火花への露出）
• PTFEコーティングガラス繊維（耐熱性、耐薬品性、付着低減）
• アルミナイズドガラス繊維（炉や高温機械周辺の放射熱反射）
• 高温用技術生地（過酷な高温、熱粒子、要求の厳しい環境向け）

大径・長ストローク時の考慮点
大径保護ベローズでは、たるみ、不均一な折り畳み、ねじれ、可動部との干渉などの課題が発生します。ワイヤー支持構造はこれらを軽減し、重機や長ストローク機構に特に適しています。

代表的な用途

• 大型油圧シリンダ
• 大型シャフト
• 垂直アクチュエータおよび昇降機構
• 伸縮システム
• 産業プレスおよび重機
• CNC・工作機械、ボールねじ・リードねじ
• 鋳造・炉設備
• 自動化・搬送システム

取付けおよび端部構造のオプション
布製カラー、クランプ取り付け端、補強取付部、金属フランジ、圧着アイレット、取付板、カスタム固定システムなどの端部構成が利用可能です。解体困難な機器向けに分割式やジッパー付ワイヤー支持構造も検討できます。

カスタム製作に必要な情報
カスタム製作に必要な主要仕様は、内径、最大外径、完全圧縮長、完全伸長長、必要ストローク、取付寸法、設置方向、使用温度、環境曝露、動作頻度、図面または機器写真です。

技術仕様

• ベローズ種別：縫製ワイヤー支持ベローズ
• 形状：円形 / 円筒形
• 内径：カスタム
• 外径：カスタム
• 伸長長：カスタム
• 圧縮長：カスタム
• ストローク：用途により
• ワイヤー支持：径および間隔をカスタム
• 生地材料：環境に応じて（コーティングナイロン、シリコーン/PTFEコーティングガラス繊維、アルミナイズドガラス繊維、高温生地）
• 端部構造：カラー、フランジ、クランプまたはカスタム
• 閉鎖方式：密閉、ジッパー、面ファスナーまたはカスタム
• 生産：試作およびOEM数量
