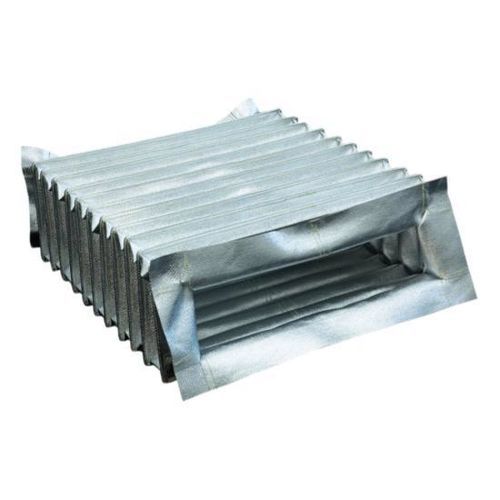

正方形ベロー

長方形PTFE塗装布製

概要
BSTFLEXの縫製長方形ベローズは、機械の案内面、リニアレール、ボールねじ、リードねじ、アクチュエータなど、四角または長方形断面の可動部品を保護するためのオーダーメイドの布製保護カバーです。アコーディオン構造は移動に合わせて伸縮し、粉じん、金属切りくず、冷却液、油、火花、摩耗粒子の侵入を抑制します。

カスタム長方形ベローズの構造

• ベローズ形状：長方形、正方形またはカスタム
• 内幅：カスタム
• 内高さ：カスタム
• 外形寸法：カスタム
• 伸長時長さ：カスタム
• 圧縮時長さ：カスタム
• ストローク：機械の移動量に合わせる
• 折り目の形状：用途に合わせて設計
• 生地：使用環境に応じて選定
• 取り付け構成：フランジ、プレート、カラー、クランプまたはカスタム

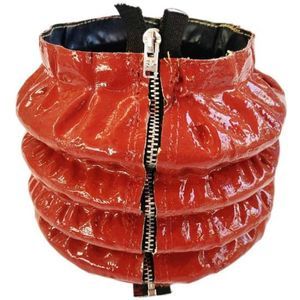

• 閉鎖方法：閉じ、ファスナー、マジックテープまたはカスタム
• 補強：オプション
• 生産：試作およびOEM生産

材料の選択肢

• コーティングナイロン生地 — 柔軟性と耐摩耗性が求められる一般的な保護用途に適する
• シリコーンコートガラス繊維生地 — 高温環境や火花曝露がある用途向け
• PTFEコートガラス繊維生地 — 更に高温や耐薬品性、低付着性が必要な場合に適する
• アルミ化ガラス繊維生地 — 炉や鋳造設備など放射熱源の近傍に推奨
• カスタム技術生地 — 実際の作業環境に合わせて評価

機械案内面およびリニアレールの保護
長方形ベローズは、現場で一般的な汚染や危険から露出した案内面やリニアレールを保護します：

• 金属切りくず
• 研削残渣
• 粉じん
• 油
• 冷却液
• 火花
• 研磨性粒子

CNCおよび自動化用途

• CNCマシニングセンタ
• フライス盤
• リニア位置決めシステム
• 産業用ロボット
• 自動組立設備
• 包装機械
• リフト機構およびリフトテーブル
• マテリアルハンドリング機器
• 特殊機械および工作機械のレトロフィット

高温対応の長方形ベローズ
炉、溶接セル、鋳造設備または高温プロセスの近くで稼働する機械には、耐熱性の高い生地（シリコーンコートガラス繊維、PTFEコートガラス繊維、アルミ化ガラス繊維など）で製作することができます。材料選定は、連続使用温度、短時間の熱暴露、放射熱、火花/高温粒子曝露、油/冷却液接触、化学薬品曝露、摩耗、および折り曲げ頻度に依存します。

取り付けおよび設置オプション

• 剛性取付プレート
• 布製フランジ
• 補強エンドパネル
• クランプ取付端部
• ハトメ
• マジックテープ式閉鎖
• ファスナー開口
• カスタム固定システム

代表的な用途

• 機械案内面
• リニアレール
• ボールねじおよびリードねじ
• CNC軸
• リフトテーブルおよび昇降機構
• リニアアクチュエータ
• 自動化機械およびロボット装置
• 鋳造および金属加工機械
• 特殊産業機械

カスタム生産に必要な情報

• 内幅
• 内高さ
• 許容される最大外幅および外高さ
• 完全圧縮長
• 完全伸長長
• 必要ストローク
• 取付寸法
• 使用温度
• 汚染物質の種類または環境曝露
• 図面、写真または既存サンプル

技術仕様

• ブランド：BSTFLEX
• 製品種別：機械保護用縫製長方形布製ベローズ
• 最小注文数量（MOQ）：1
• カスタマイズ可能項目：形状、内幅/内高さ、外形寸法、伸長/圧縮長、ストローク、折り目形状、生地、取付方式、閉鎖方式、補強
• 材料オプション：コーティングナイロン、シリコーンコートガラス繊維、PTFEコートガラス繊維、アルミ化ガラス繊維、その他技術生地
• 取付オプション：フランジ、プレート、カラー、クランプ、剛性プレート、補強エンド、ハトメ、カスタム固定具
• 閉鎖オプション：閉じ、ファスナー、マジックテープ、分割またはカスタム
• 生産能力：試作およびOEM生産
• 主な保護対象：塵埃、金属切りくず、摩耗、油、冷却液、火花および熱
