長方形ベロー

円形PTFE塗装布製

製品概要

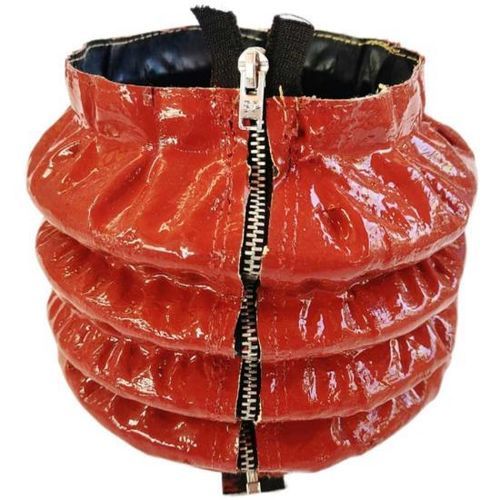

BSTFLEX 縫製ジッパー式ベローは、機械の摺動面、リニアレール、ボール/リードスクリュー、アクチュエーターロッドなどの可動部を保護するための、カスタム製作の着脱式分割防護カバーです。後付け（レトロフィット）での取付けや迅速な点検・保守のために分割またはジッパー構造を採用しています。アコーディオン形状の生地は移動に合わせて伸縮し、粉じん、切り屑、研磨性粒子、油、冷却液、グリース、火花、熱から部品を保護します。

主な特徴

• レトロフィットや保守頻度の高い機械向けの分割/ジッパー式構造
• 機械の動きに追従するアコーディオンプリーツ設計
• 形状：円形、長方形またはカスタムプロファイルに対応
• カスタム閉鎖システム：耐久性の高いジッパー、ベルクロ、スナップ、組合せ
• 取り付けオプション：カラー、フランジ、クランプ、補強端部、取り付けプレート等
• 標準環境から高温環境まで対応する素材選択

クイックアクセス用ジッパー構造
ジッパーや分割設計により、ベローを開いて部品に巻きつけ、その場で閉じることが可能です。これにより次の作業が容易になります：

• 初期取り付け
• 定期点検
• 潤滑および保守
• 部品交換や緊急保守

カスタム閉鎖オプション
用途に応じて選択可能な閉鎖方式：

• 耐久性の高いジッパー
• ベルクロ（フック＆ループ）
• スナップファスナー
• 複合固定システム
• 分割なしの完全閉鎖構造

カスタム寸法
各縫製ジッパー式ベローは、保護対象の実寸およびストロークに合わせて製作します。典型的なパラメータは内寸/外寸、圧縮長、伸長長、必要ストローク等です。

仕様 / 利用可能オプション
ベロー形状 — 円形、長方形またはカスタム
内寸 — カスタム
外寸 — カスタム
伸長長 — カスタム
圧縮長 — カスタム
ストローク — 機械の移動に準じる
閉鎖 — ジッパー、ベルクロ、スナップまたはカスタム
生地 — 使用環境に合わせ選定
取付け — カラー、フランジ、クランプまたはカスタム
補強 — オプション
生産 — 試作およびOEM生産

素材オプション
素材は汚染種別、温度および機械的環境により選定します。選択肢例：

• ナイロンコーティング生地：柔軟で摩耗に強く、一般的な工業保護向け
• シリコーンコーティングガラス繊維：高温や火花暴露に適合
• PTFEコーティングガラス繊維：化学耐性、高温での低付着特性
• アルミナイズドガラス繊維：炉周辺などの放射熱保護向け
• カスタム技術生地：温度、摩耗、油/化学物質、屈曲要件に応じ設計

取付けオプション
カスタム取付け構成例：

• 布製カラー
• クランプ取付端
• 補強端部
• 金属取付フランジ
• ハトメ
• カスタム取付プレートおよび特殊締結具

代表的な用途

• 油圧機器およびシリンダーロッド保護
• CNC工作機械、フライス盤およびボール/リードスクリュー保護
• リニアガイドシステムおよび位置決め装置
• 産業用オートメーション、ロボティクスおよび包装機械
• 鋳造および金属加工設備
• 揚重装置、伸縮機構および特殊機械
• 分解せずに設置が必要な保守・レトロフィット作業

カスタム生産に必要な情報
形状、サイズ、構成を定義するために通常必要な情報：

• ベロー形状
• 内径または内幅・内高
• 許容される最大外寸
• 完全圧縮長
• 完全伸長長
• 必要ストローク
• ジッパー/閉鎖位置
• 取付け方法
• 使用温度
• 環境への暴露
• 図面、写真または既存サンプル

技術仕様

• 形状：円形、長方形またはカスタム
• 閉鎖方式：ジッパー、ベルクロ、スナップ、組合せまたは完全閉鎖
• 材料：ナイロンコーティング、シリコーンコーティングガラス繊維、PTFEコーティングガラス繊維、アルミナイズドガラス繊維、その他技術生地
• 取付け：カラー、フランジ、クランプ、取付プレート、ハトメまたはカスタム
• 補強：オプションの補強端または内部支持
• 生産能力：カスタム寸法の試作およびOEM生産対応
