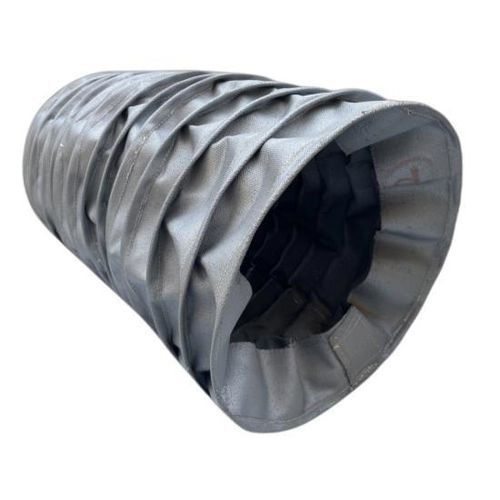

円形ベロー BSTFLEX

PTFE塗装布製アルミニウム製ガラスクロス

製品概要
BSTFLEXの縫製ワイヤー支持ベローは、大口径・長行程の過酷な産業用途向けに設計されたカスタムの柔軟な保護カバーです。内部のワイヤー支持フレームが各畝（こん）を成形・保持し、伸張・圧縮時の生地のたるみを低減して、繰り返し動作時の安定性を確保します。

典型的な用途
ワイヤー補強布製ベローは、油圧シリンダ、軸、アクチュエータ、テレスコープ機構などの可動部を、粉じん、金属切りくず、摩耗、油、冷却液、火花、放射熱から保護します。

カスタマイズオプション
内径、外径、圧縮時長さ、伸長時長さ、ストローク、ワイヤー間隔、生地材質、取付構成などを個別に指定できます。一般的な生地は、コーティングナイロン、シリコーンコーティングガラス繊維、PTFEコーティングガラス繊維、アルミナイズドガラス繊維、その他高温向け技術繊維です。

ワイヤー支持構造
内部ワイヤーフレームは各畝を形成・安定化します。主な利点：

• 寸法安定性の向上
• 大口径部品の支持性向上
• 生地のつぶれやたるみの低減
• 長行程・長伸長に対応
• 圧縮長／伸長長の効率的な比率
• カスタム形状の柔軟性
• 高温技術生地との適合性

大口径・長行程での性能
ワイヤー支持設計は、たるみ、不均一な折り畳み、ねじれ、可動部との接触を防ぎ、大型油圧シリンダ、垂直アクチュエータ、荷役機構、テレスコープシステム、産業プレス、重機に適します。

材質オプション
使用環境（温度、摩耗、油、化学薬品）に応じて材質を選定します。代表的な選択肢：

• コーティングナイロン — 一般産業保護向けの柔軟性と耐摩耗性
• シリコーンコーティングガラス繊維 — 高温や火花露出に推奨
• PTFEコーティングガラス繊維 — 低表面付着性で耐熱・耐薬品性有り
• アルミナイズドガラス繊維 — 炉や高温機器付近の放射熱反射用
• 高温向け技術生地 — 厳しい高温や高温粒子に対応する特殊構造

高温環境への適合性
ワイヤー支持は、自己支持するリジッドな蛇腹構造を形成できない耐熱生地でも形状を保持します。使用する生地、縫製糸、支持ワイヤー、取付金具は、放射熱、溶接火花、熱粒子、炉や鋳造設備などの実際の作業条件に合わせて選定してください。

機械保護（汚染物質）
可動部を次のものから遮蔽するよう設計されています：

• 粉じん
• 金属切りくずおよび研削デブリ
• 研磨性粒子
• 油およびグリース
• 冷却液
• 火花および放射熱
• 環境汚染

典型的に保護される部品

• 油圧シリンダロッド
• 軸およびスピンドル
• アクチュエータおよびリードスクリュー
• ボールねじおよびリニアレール
• テレスコープ機構および大型機械部品

取付オプション
利用可能な端部・取付構成は、生地カラー、クランプ取り付け端、補強取付部、金属フランジ、ハトメ、取付プレート、カスタム締結システムなどです。機器を容易に分解できない場合は分割型やジッパー式構造を採用できます。

カスタム製作に使用する情報
カスタムベローの設計・見積りに通常必要な情報：

• 内径
• 最大外径
• 全圧縮長
• 全伸長長
• 必要ストローク
• 取付寸法
• 設置向き
• 使用温度
• 環境曝露
• 動作頻度
• 図面または機器写真

技術仕様

• ベロータイプ：縫製ワイヤー支持ベロー
• 形状：円形 / 円筒形
• 内径：カスタム
• 外径：カスタム
• 伸長長：カスタム
• 圧縮長：カスタム
• ストローク：用途に応じて
• ワイヤー支持：直径および間隔をカスタム指定
• 生地材質：環境に応じて（コーティングナイロン、シリコーン/PTFE/アルミナイズドガラス繊維等）
• 端部構造：カラー、フランジ、クランプまたはカスタム
• 閉鎖方式：閉鎖型、ジッパー、面ファスナーまたはカスタム
• 生産：試作およびOEMロット対応
