正方形ベロー BSTFLEX

長方形PTFE塗装布製

製品概要

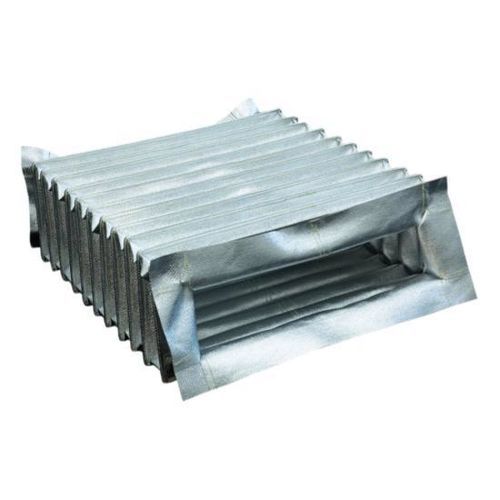

BSTFLEX 縫製長方形ベローズは、機械の摺動面、リニアレール、ボール/リードスクリュー、アクチュエータなど、角形または長方形断面の可動部品向けにカスタム製作される柔軟な保護カバーです。アコーディオン状の縫製構造は走行に合わせて伸縮し、切粉、研削残渣、粉塵、冷却液、油、火花、熱などから重要部品を保護します。各ベローズは内幅、内高、展開長、圧縮長、ストローク、折り曲げ形状などを用途に合わせて指定します。材料と取付仕様は使用環境と設置要件に応じて選定されます。

カスタム長方形ベローズ — 構造とオプション
ベローズ形状：長方形、正方形、またはカスタム
内幅：カスタム
内高：カスタム
外形寸法：カスタム
展開長：カスタム
圧縮長：カスタム
ストローク：機械の走行に準拠
生地：環境・温度に応じて選定
取付：フランジ、プレート、カラー、クランプまたはカスタム
閉鎖方式：閉止、ファスナー、面ファスナー（ベルクロ）またはカスタム
補強：オプション（補強端、内部支持など）
生産：試作およびOEM生産対応可

材料オプション

• コーティングナイロン生地 — 柔軟性と耐摩耗性を兼ね備えた一般的な機械保護用。
• シリコーンコーティングガラス繊維 — 高温、火花、放射熱に耐える耐熱用途向け。
• PTFEコーティングガラス繊維 — 高温耐性、耐薬品性、低付着面を必要とする用途向け。
• アルミナイズドガラス繊維 — 炉や鋳造ラインなど放射熱環境に対する反射層。
• カスタム技術繊維 — 作業環境に応じた他の材料組合せも評価可能。

摺動面およびリニアレールの保護
長方形ベローズは露出した摺動面やリニアレールの周囲に柔軟な障壁を作り、切粉、研削粉、粉塵、油、冷却液、火花、研磨粒子の侵入を防ぎつつ、必要な移動量を確保します。

CNCおよび自動化用途

• CNC加工センタ
• フライス盤
• リニアポジショニングシステム
• 産業用ロボット
• 自動組立設備
• 包装機械
• リフト機構
• 物流機器
• 特殊用途機械
• 機械工具のレトロフィット

高温用長方形ベローズ
高温環境向けには、シリコーンコーティングガラス繊維、PTFEコーティングガラス繊維、アルミナイズドガラス繊維などの耐熱生地を使用して製作可能です。連続使用温度、短時間の高温露出、放射熱、火花や高温粒子の曝露、油/冷却液との接触、折り返し頻度に応じた材料選定を行います。

取付けおよび設置オプション

• 剛性取付プレート
• 生地フランジ
• 補強エンドパネル
• クランプ取付端
• ハトメ
• 面ファスナー（ベルクロ）
• ファスナー（ジッパー）開口
• カスタム固定システム

代表的な用途

• 摺動面
• リニアレール
• ボールスクリュー
• リードスクリュー
• CNC軸
• リフティングテーブル
• リニアアクチュエータ
• 自動化機械
• ロボット装置
• 鋳造設備
• 金属加工機械
• 特殊産業機械

仕様 / 技術データ

• Brand / Product line: BSTFLEX
• 製品種別：縫製長方形布製ベローズ（アコーディオン式、伸縮可能）
• カスタム項目：内幅、内高、外形寸法、展開長、圧縮長、ストローク、折り形状、取付け仕様、生地構成
• 使用可能材料：コーティングナイロン、シリコーンコーティングガラス繊維、PTFEコーティングガラス繊維、アルミナイズドガラス繊維、その他技術繊維
• 取付けオプション：フランジ、プレート、カラー、クランプまたはカスタム；剛性プレート、生地フランジ、補強エンドパネル、クランプ取付端、ハトメ
• 閉鎖オプション：閉止、ジッパー、面ファスナーまたはカスタム（着脱/ジッパー式構造で取り付け容易）
• 補強：オプション（補強端、内部支持またはワイヤ支持）
• 生産：試作およびOEM生産対応可
• 主に対処する汚染物質：切粉、研削残渣、粉塵、油、冷却液、火花、研磨粒子
• 最小注文数 (MOQ)：1
• カスタム製作/仕様決定に通常必要な情報：内幅；内高；許容される外幅/外高の最大値；完全圧縮長；完全伸長長；必要ストローク；取付寸法；使用温度；汚染物質/環境の種類；図面、写真またはサンプル
