円形ベロー BSTFLEX

PTFE複合資材カスタム

概要

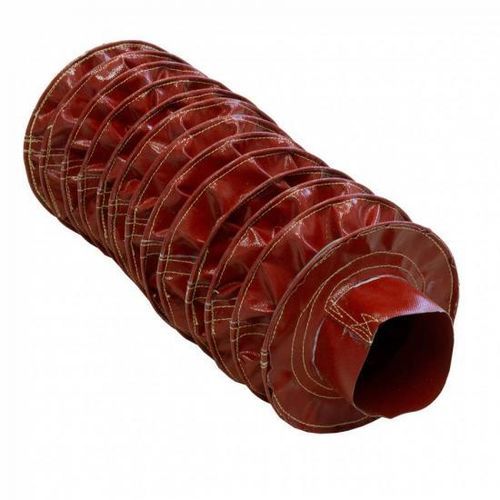

BSTFLEX 縫製ラウンドベローは、油圧シリンダーロッド、ボールねじ、リードスクリュー、シャフト、アクチュエータなどの可動機械部品向けに設計されたカスタム柔軟保護カバーです。プリーツ状の生地は機器の動きに合わせて伸縮し、ほこり、金属片、摩耗、油、冷却液、熱から重要部品を保護します。

カスタム構造
仕様 — 提供可能なオプション
形状 — 円形 / 円筒形
内径 — カスタム対応
外径 — カスタム対応
伸長長さ — カスタム対応
圧縮長さ — カスタム対応
ストローク — 使用条件に応じて
生地 — 使用条件に応じて選定
端部構成 — カラー、フランジ、クランプまたはカスタム
閉鎖方式 — 密閉、ファスナー、面ファスナーまたはカスタム
内部支持 — オプション
生産 — 試作およびOEM数量対応

材料オプション

• ナイロンコーティング生地：柔軟性、耐摩耗性、汚染制御が必要な一般的な機械保護に適しています。
• シリコーンコーティングガラス繊維生地：高温環境や熱、火花、熱い表面にさらされる機械に推奨されます。
• PTFEコーティングガラス繊維生地：耐熱性、耐薬品性、低粘着表面が必要な場合に適しています。
• アルミナイズドガラス繊維生地：炉周辺、鋳造設備、排気部品など放射熱反射が必要な高温工程で使用されます。
• その他の技術生地：温度、油、冷却液、化学品、摩耗、環境要件に応じた追加仕様を開発可能です。

油圧シリンダーロッドの保護
ラウンド縫製ベローは油圧または空気圧ロッドの周囲に柔軟な保護バリアを形成し、伸長・縮回を許容します。通常保護される部品：

• 油圧シリンダーロッド
• 空気圧シリンダーロッド
• リニアアクチュエータ
• リフティングシリンダー
• 産業用位置決めシステム

ボールねじ・リードスクリューの保護
縫製ラウンドベローはボールねじやリードスクリューを位置決め精度や動作信頼性に影響を与える汚染物から隔離します。保護対象：

• 金属片
• 研削粉
• 冷却液
• 油による汚染
• 研磨性粒子
• 作業場の破片

シャフトとアクチュエータの保護
ラウンドファブリックベローは回転または往復するシャフト、スプライン、スピンドル、ガイドロッド、テレスコピック機構および機械連結部を保護し、剛性のあるハウジングなしで繰り返し動作を可能にします。

高温用縫製ベロー
炉、熱処理設備、排気システムまたは放射熱源の近くにある機械向けには、シリコーンコーティングガラス繊維、PTFEコーティングガラス繊維、アルミナイズドガラス繊維などの耐熱繊維で製作可能です。生地選定では放射熱、接触温度、火花への露出、油や冷却液の接触、摩耗、化学物質、機械的サイクル、屋内/屋外使用を考慮してください。

取付オプション

• 生地カラー
• クランプ取り付け端
• フランジ端
• 補強された端部セクション
• ハトメ取り付け
• カスタム固定システム

用途
CNC機械、工作機械、油圧・空圧装置、産業用オートメーション、ロボティクス、リフティング機器、鋳造機械、金属加工設備、包装機械、マテリアルハンドリングシステムおよび特殊用途機械に適しています。

カスタムベローに必要な情報

• 内径
• 許容最大外径
• 完全圧縮長さ
• 完全伸長長さ
• 必要ストローク
• 端部取り付け寸法
• 使用温度
• 汚染の種類または環境露出
• 動作頻度
• 図面、写真または現物サンプル

技術仕様

• Brand: BSTFLEX
• 製品種別: 縫製ラウンドベロー（カスタム仕様）
• 形状: 円形 / 円筒形
• 使用可能材料: ナイロンコーティング、シリコーンコーティングガラス繊維、PTFEコーティングガラス繊維、アルミナイズドガラス繊維、その他技術生地
• 端部構成: カラー、フランジ、クランプまたはカスタム
• 閉鎖方式: 密閉、ファスナー、面ファスナーまたはカスタム
• 内部支持: オプション（大径向けワイヤーサポートあり）
• 生産量: 試作およびOEM数量
• ページに表示される最小発注数量: 1
• 典型的な保護対象: ほこり、金属片、摩耗、油、冷却液、熱、火花
