長さ測定器 LaserSpeed Pro速度非接触式レーザー
お気に入りに追加する
商品比較に追加する
特徴
- 測定
- 長さ, 速度
- 技術
- 非接触式, レーザー, 差動
- 応用
- 産業用, プロセス, 織物工業用, フィルム用, 紙用, 押出成形ライン用
- その他の測定の特徴
- 高精度, 連続
詳細
概要

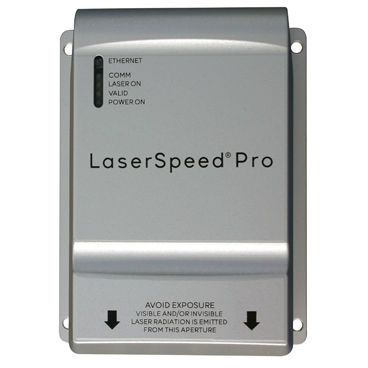

Nordson社のLaserSpeed Proゲージは、非接触レーザー方式（レーザー・ドップラー速度測定：LDV）を採用した長さと速度の産業用ゲージです。製品に接触することなく、移動する製品の長さと速度を ±0.03% の精度、±0.02% の再現性で測定します。ワイヤー＆ケーブル、パイプ＆チューブ、金属、フィルム、紙、包装、木材、ゴムなど幅広い産業用途で実績があります。イーサネット接続や通信・制御の拡張機能を備え、Industry 4.0 に対応した統合が可能です。可動部品を持たないコンパクトでスマートな設計により、従来の接触型エンコーダやタコメータの代替として、メンテナンスや再調整の頻度を低減します。
アプリケーション
特徴 / 利点
利用可能な機種（ダイレクト表記）
モデル: -401（LS 4500のみ）、-403、-406、-410
（以下は表形式の主要仕様：各行は改行で区切っています）
ヘッダ: モデル | スタンドオフ距離 | 被写界深度 | 速度範囲 (LS Pro 4500) | 速度範囲 (LS Pro 8500) | 速度範囲 (LS Pro 9500)
-401 | 100 mm（4インチ） | 15 mm（0.6インチ） | 0.2～1700 m/分（0.7～5500 ft/分） | 利用不可 | 利用不可
-403 | 300 mm（12インチ） | 35 mm（1.4インチ） | 0.4～4000 m/分（1.3～13100 ft/分） | 0.4～4000 m/分（1.3～13100 ft/分） | -4000～4000 m/分（-13100～13100 ft/分）
-406 | 600 mm（24インチ） | 50 mm（2.0インチ） | 0.8～8000 m/分（2.6～26200 ft/分） | 0.8～8000 m/分（2.6～26200 ft/分） | -8000～8000 m/分（-26200～26200 ft/分）
-410 | 1000 mm（39.4インチ） | 100 mm（4.0インチ） | 利用不可 | 1.0～8000 m/分（3.2～26200 ft/分） | -12000～12000 m/分（-39400～12000 ft/分）
接触型タコメーター vs. LaserSpeed Pro（比較要旨）
・接触型：製品の滑り、汚れ蓄積、日常摩耗により誤差が生じやすい。定期的な部品交換や再調整が必要で所有コストが高い。製品にキズを付ける可能性あり。
・LaserSpeed Pro（非接触）：高精度・高再現性、可動部品がないため低メンテナンス、製品損傷なし。
バリエーションと特殊構成
・LS Pro 8500X / 9500X：ステンレス鋼ハウジング、内蔵エアパージ、クイックチェンジ窓で蒸気・ミスト・スプレー環境対応（高温・過酷環境向け）。
・LS Pro 8500E / 9500E：ダブルシールの堅牢な環境ケースに収納し、ホットで敵対的な現場向けに保護。ロッド、バー、チューブ、パイプ、スラブ、圧延材、プレート、プロファイル、木材など広範な製品に対応。
・LS Pro 8500-C / 9500-C：X線ゲージのCフレーム内に取り付け可能な構成。厚み（X線）と速度/長さを同位置で取得する用途に最適（インタースタンド冷間圧延等）。
特記事項（産業的価値）
caractéristiques / spécifications techniques
Nordson社のLaserSpeed Proゲージは、非接触レーザー方式（レーザー・ドップラー速度測定：LDV）を採用した長さと速度の産業用ゲージです。製品に接触することなく、移動する製品の長さと速度を ±0.03% の精度、±0.02% の再現性で測定します。ワイヤー＆ケーブル、パイプ＆チューブ、金属、フィルム、紙、包装、木材、ゴムなど幅広い産業用途で実績があります。イーサネット接続や通信・制御の拡張機能を備え、Industry 4.0 に対応した統合が可能です。可動部品を持たないコンパクトでスマートな設計により、従来の接触型エンコーダやタコメータの代替として、メンテナンスや再調整の頻度を低減します。
アプリケーション
- 連続した長さの測定
- 速度測定
- 差動速度制御
- 長さに合わせたカット制御（cut-to-length）
- 張力制御
- 個別製品の測定
- 製品の位置付け
- 印刷およびコーティングの適用制御
特徴 / 利点
- 非接触測定により滑りや汚れ、摩耗による誤差を排除
- あらゆる素材の種類、形状、色、表面質感に対応し跡を残さない測定が可能
- 前進・後退の両方向、ならびに「真の」ゼロ速度の測定が可能
- 可動部品がない「スマート」ゲージ（光学系、電子機器、I/Oをゲージ内に統合）で永続的に校正済み、低い所有コスト
- 産業用イーサネット接続などの通信機能によりプロセス統合が容易
- 厳しい環境向けにステンレスハウジングやエアパージを備えたXシリーズ、二重シールのEシリーズなどオプションを用意
利用可能な機種（ダイレクト表記）
モデル: -401（LS 4500のみ）、-403、-406、-410
（以下は表形式の主要仕様：各行は改行で区切っています）
ヘッダ: モデル | スタンドオフ距離 | 被写界深度 | 速度範囲 (LS Pro 4500) | 速度範囲 (LS Pro 8500) | 速度範囲 (LS Pro 9500)
-401 | 100 mm（4インチ） | 15 mm（0.6インチ） | 0.2～1700 m/分（0.7～5500 ft/分） | 利用不可 | 利用不可
-403 | 300 mm（12インチ） | 35 mm（1.4インチ） | 0.4～4000 m/分（1.3～13100 ft/分） | 0.4～4000 m/分（1.3～13100 ft/分） | -4000～4000 m/分（-13100～13100 ft/分）
-406 | 600 mm（24インチ） | 50 mm（2.0インチ） | 0.8～8000 m/分（2.6～26200 ft/分） | 0.8～8000 m/分（2.6～26200 ft/分） | -8000～8000 m/分（-26200～26200 ft/分）
-410 | 1000 mm（39.4インチ） | 100 mm（4.0インチ） | 利用不可 | 1.0～8000 m/分（3.2～26200 ft/分） | -12000～12000 m/分（-39400～12000 ft/分）
接触型タコメーター vs. LaserSpeed Pro（比較要旨）
・接触型：製品の滑り、汚れ蓄積、日常摩耗により誤差が生じやすい。定期的な部品交換や再調整が必要で所有コストが高い。製品にキズを付ける可能性あり。
・LaserSpeed Pro（非接触）：高精度・高再現性、可動部品がないため低メンテナンス、製品損傷なし。
バリエーションと特殊構成
・LS Pro 8500X / 9500X：ステンレス鋼ハウジング、内蔵エアパージ、クイックチェンジ窓で蒸気・ミスト・スプレー環境対応（高温・過酷環境向け）。
・LS Pro 8500E / 9500E：ダブルシールの堅牢な環境ケースに収納し、ホットで敵対的な現場向けに保護。ロッド、バー、チューブ、パイプ、スラブ、圧延材、プレート、プロファイル、木材など広範な製品に対応。
・LS Pro 8500-C / 9500-C：X線ゲージのCフレーム内に取り付け可能な構成。厚み（X線）と速度/長さを同位置で取得する用途に最適（インタースタンド冷間圧延等）。
特記事項（産業的価値）
- 製品廃棄の最小化、製品の不足・過剰の低減、品質向上、保守の排除、稼働停止の最小化、所有コストの低下に寄与
- 小さな円筒形や跳ねる・ガイドされない製品向けの最適化光学エンジン（Mシリーズ）あり
caractéristiques / spécifications techniques
- 測定方式：レーザー・ドップラー速度測定（LDV）／非接触レーザーエンコーダー
- 精度：±0.03%（表記値）
- 再現性：±0.02%（表記値）
- 対応材料：ワイヤー、ケーブル、パイプ、チューブ、金属、フィルム、紙、包装材、木材、ゴム 等
- 接続：イーサネット（通信／制御拡張に対応）
- 設計：可動部品なし、工場出荷時に較正済み、低メンテナンス
- 環境オプション：8500X/9500X（ステンレスハウジング＋エアパージ）、8500E/9500E（二重シール環境ケース）
- スタンドオフ距離（機種により）：100 mm、300 mm、600 mm、1000 mm（機種別に異なる）
- 被写界深度（機種により）：15 mm、35 mm、50 mm、100 mm（機種別に異なる）
- 速度範囲（機種/構成により）：例）LS Pro 4500: 0.2～1700 m/分、LS Pro 8500: 0.4～4000～8000 m/分等、LS Pro 9500: 双方向の非常に広い速度レンジ（機種により -12000～12000 m/分 まで）
