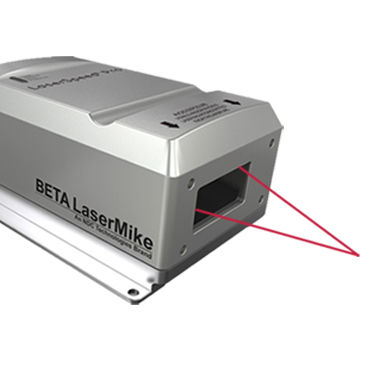

長さゲージ LaserSpeed Pro

速度非接触式ダイオードレーザー

概要
Nordson の LaserSpeed Pro は、レーザー・ドップラー速度計 (LDV) を用いた非接触レーザーエンコーダで、移動する製品の長さと速度を測定します。代表的な精度は ±0.03%、再現性 ±0.02%。出荷時校正済みで可動部がなく、工業用生産ラインのロータリー／接触式エンコーダの直接代替として設計されています。イーサネット等の産業用通信に対応し、Industry 4.0 に統合可能です。

用途

• 連続長さ測定
• 速度測定および監視
• マルチロールラインの差動速度制御
• カット・トゥ・レングス制御
• 張力制御とフィードバック
• 個体製品の計測・カウント
• 製品位置決め
• 印刷・コーティング・スリット工程の制御

特徴・利点

• 非接触 LDV 測定 — スリップやマーキングを排除し、あらゆる材料・色・表面状態・形状で動作
• 接触式タコメータ／エンコーダの直接置換が可能で機械的摩耗が発生しない
• 前進・後退の測定と真のゼロ速度までの検出が可能
• 工場校正済み、可動部無し；光学・電子・I/O を一体化したスマートゲージ
• 可動部が無いため保守が容易で総所有コストを低減
• 過酷環境向けのハウジングやエアパージオプションを用意

モデル / バリアント（概要）
サイトに掲載のモデルサフィックス：-401（LS 4500 のみ）、-403、-406、-410

代表的なモデル別・スタンドオフ別パラメータ：
[サフィックス: -401 | -403 | -406 | -410]
スタンドオフ距離: 100 mm | 300 mm | 600 mm | 1000 mm
速度レンジ（LS Pro 4500）: 0.2–1700 m/min | 0.4–4000 m/min | 0.8–8000 m/min | 該当無し
速度レンジ（LS Pro 8500）: 該当無し | 0.4–4000 m/min | 0.8–8000 m/min | 1.0–8000 m/min
速度レンジ（LS Pro 9500）: 該当無し | -4000–4000 m/min | -8000–8000 m/min | -12000–12000 m/min
測定被写界深度: 15 mm | 35 mm | 50 mm | 100 mm


専用ハウジング / バリアント

• M シリーズ（X-Housing）：小径、弾む、または誘導されない円筒製品（ワイヤー、小径チューブ、加熱ロッド等）向けに最適化した光学エンジン
• 8500X / 9500X：ステンレス製ハウジング＋エアパージ、蒸気・ミスト・スプレーの多い現場向けのクイックチェンジ窓付
• 8500E / 9500E：高温や過酷環境に対応する二重シールの環境ハウジング
• 8500-C / 9500-C（C-Frame）：X線 Cフレーム内取り付け向けで厚さ測定と速度／長さ測定を同位置で実施可能

原理 / 技術
レーザー・ドップラー速度測定（LDV）は、移動表面にレーザーパターンを投影し、戻ってくる光のドップラー変位から速度と長さを算出します。工場校正と光学・電子の統合により、再現性の高い低メンテナンス動作を実現します。

典型的なROI / 工程上の利点

• 製品廃棄・引渡しロスを低減
• カット・トゥ・レングス精度を向上し過不足を削減
• 接触式エンコーダに伴う保守や校正停止を排除
• 総所有コストとライン停止時間を削減

主な仕様（要約）

• 精度：±0.03%（代表値）
• 再現性：±0.02%（代表値）
• 技術：レーザー・ドップラー速度測定（LDV）、非接触
• 校正：出荷時校正、可動部無し
• 接続：イーサネットおよび産業用通信（Industry 4.0 対応）
• スタンドオフ距離：モデルにより 100 / 300 / 600 / 1000 mm
• 速度範囲：モデル依存（例：0.2–1700 m/min ～ ±12000 m/min）
• 測定被写界深度：モデルにより 15～100 mm 程度
• 環境オプション：X（ステンレス＋パージ）、E（環境ハウジング）、C（C-Frame）、M（小径円筒向け）
