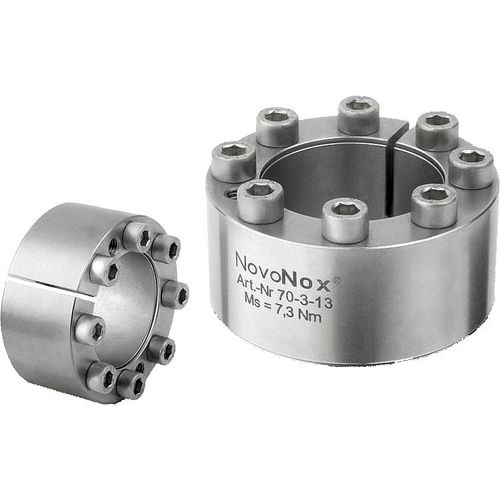

ステンレス鋼製締め付けリング 23354-01

キーレスロックカップリング、フォームDステンレス鋼 説明 材料。 カップリングステンレス鋼1.4057。 ネジステンレス鋼1.4301。 バージョンは？ ブライト ご注意ください。 小さな施工量と低い面圧を必要とする用途に。キーレスロックカップリングは、ハブ接続で完全に凹ませることができます。 - シャフト径6～20mm用 - 低肉厚のハブに適しています。 - 軸方向の最小オフセットが可能 - じこちゅうしん 組立を行います。 キーレスロックカップリングの軸とハブのテーパ面と接点に軽く油を塗ってください。MoS2やグリースは使用しないでください。ハブシートにキーレスロッキングカップリングを挿入し、シャフトにスライドさせます。定義された締め付けトルクでネジを横に数回増分して締め付けます。 解体します。すべてのネジを外し、フロントフランジの抜きネジにねじ込みます。キーレスロッキングカップリングが緩むまで、数段階に分けてネジを横方向に締め付けます。 公差。 シャフト。 推奨公差 h8. 表面品質 Rz ≤ 16 µm。 ハブ 推奨公差H8。 表面品質Rz≦16μm。
