膜回転チャック

自動6爪精密

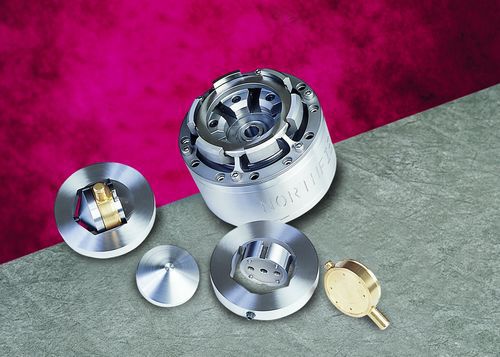

ノースフィールド・プレシジョンは、米国を代表する電子・機械インジケータメーカー、シカゴ・ダイヤル・インジケータ社にワークホールドソリューションを提供しました。ノースフィールドの6インチ10,000 rpm完全密閉型1ミクロンT.I.R.ダイヤフラムチャックと特殊な爪とストップを使用し、インジケータロッドをガイドする2つの穴の加工を強化し、生産性を向上させました。正確な指示器のためには、これらの穴は完全に一直線でなければなりません。チャックに取り付ける前に、真ちゅう製のインジケーターハウジングを固定するために2つの治具を使用します。片側が加工され、固定具がひっくり返され、もう片側が加工される。内径から内径まで、1/10,000 T.I.R.のアライメントが達成されます。
